Дополнительное оборудование кузова (кабины)
Система отопления и вентиляции
Система отопления обогревает в холодное время кузов легкового или кабину грузового автомобиля.
В кабине автомобилей ГАЗ-51А, ГАЗ-53А, ЗИЛ-130 и в кузове автомобиля «Москвич-412» устанавливают систему отопления, использующую теплоту от системы охлаждения двигателя.
Система вентиляции служит для обмена воздуха в кабине или кузове (легкового) автомобиля. Конструктивно система отопления объединена с системой вентиляции. На автомобиле ГАЗ-53А отопитель кабины установлен под щитком приборов и состоит из радиатора 7, наружного люка воздухопритока, рукоятки 1 управления крышкой люка, крышки 5 наружного люка, воздухопровода подачи теплого воздуха для обдува ветрового стекла и соединительных шлангов.

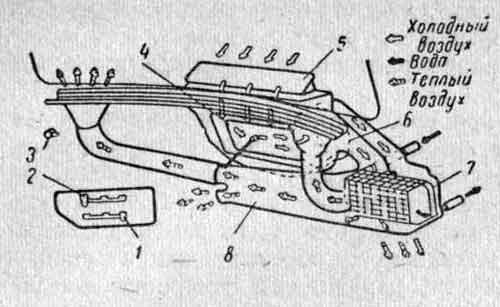

Схема отопления, вентиляции кабины и обдува ветрового стекла
Схема отопления, вентиляции кабины и обдува ветрового стекла:
1 — рукоятка крышки люка воздухопритока;
2 — рукоятка крышки внутреннего люка;
3 — переключатель электродвигателя вентилятора;
4 — крышка внутреннего люка;
5 — крышка наружного люка воздухопритока;
6 — вентилятор с электродвигателем;
7 — радиатор отопителя;
8 — распределитель.
Радиатор отопителя шлангами соединен с рубашкой охлаждения головки блока цилиндров и с водяным насосом двигателя.
При движении автомобиля, когда открыта крышка 5 наружного люка воздухопритока, встречный поток воздуха входит в люк и далее через сетку и кожух к радиатору 7. Проходя сквозь радиатор, воздух нагревается и поступает через распределитель в кабину.
Устройства для обдува и обмыва ветрового стекла кабины (кузова)
Для предотвращения обмерзания или запотевания ветрового стекла предусмотрен его обдув при помощи вентилятора 6 системы отопления автомобиля. Воздух подается через вентилятор к радиатору 7 отопителя, там нагревается и поступает по воздухопроводу к двум щелям, расположенным на панели кузова (кабины) с внутренней стороны ветрового стекла. Вентилятор включают переключателем 3.

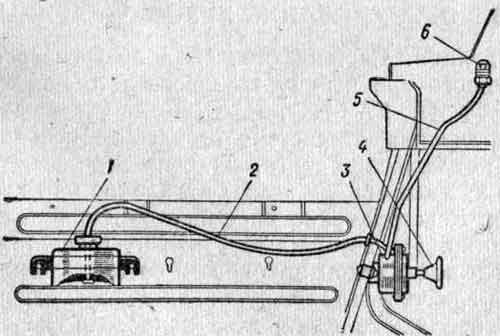

Схема устройства для обмыва ветрового стекла
Схема устройства для обмыва ветрового стекла:
1 — бачок с водой;
2 и 5 — соединительные шланги;
3 — диафрагменный насос;
4 — педаль насоса;
6 — жиклер.
Кроме стеклоочистителя, для обмыва ветрового стекла установлено специальное устройство.
Оно включает: диафрагменный насос с ножным приводом, расположенный в левом углу пола кабины; водяной бачок, смонтированный под капотом; жиклеры, установленные снаружи перед ветровым стеклом. В бачке помещают клапаны с фильтром и соединительные шланги. Если нужно обмыть стекло, нажимают несколько раз педаль диафрагменного насоса, вода из бачка подается к жиклерам и опрыскивает ветровое стекло, одновременно включают и стеклоочиститель.
Стеклоочистители автоматически очищают ветровые стекла от воды, снега и т. д.
На автомобиль ГАЗ-51А устанавливают стеклоочиститель с вакуумным приводом. В этом приводе используют разрежение во впускном трубопроводе системы питания двигателя.

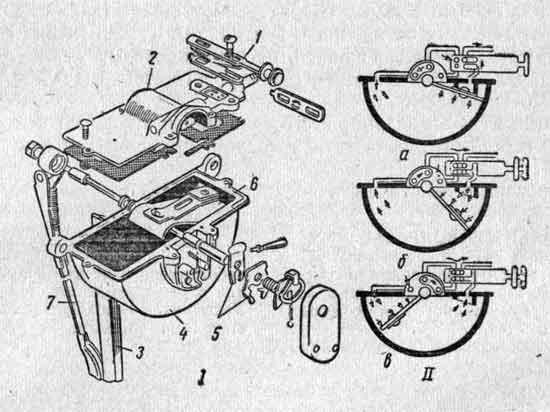

Стеклоочиститель с вакуумным приводом
Стеклоочиститель с вакуумным приводом:
I — устройство; II — схемы действия;
а — стеклоочиститель выключен; стеклоочиститель включен, клапан перемещается влево; в — стеклоочиститель включен, клапан перемещается вправо;
1 — включатель; 2 — крышка корпуса; 3 — щетка стеклоочистителя; 4 — корпусу 5 — золотниковый механизм; 6 — подвижной клапан с осью; 7 — рычаг щетки.
Полости корпуса при помощи золотникового механизма поочередно сообщаются то с впускным трубопроводом, то с атмосферой. Создающийся перепад давления в корпусе стеклоочистителя заставляет перемещаться клапан 6 с осью и приводить в действие через рычаг 7 щетку стеклоочистителя.
На автомобилях ГАЗ-53А и «Москвич-412» устанавливают двухскоростные стеклоочистители с электрическим приводом на две щетки. Электродвигатель 8 через червячный механизм приводит в движение щетки 2 и 6 стеклоочистителя.

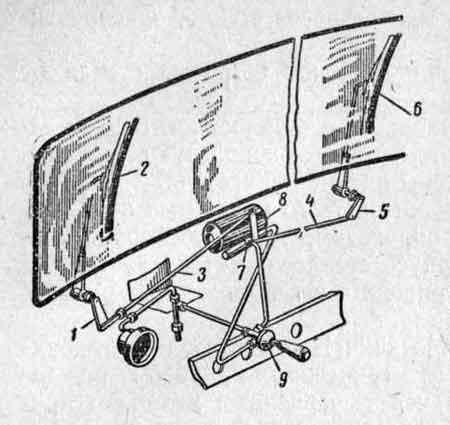

Схема стеклоочистителя с электроприводом
Схема стеклоочистителя с электроприводом:
1 и 5 — рычаги;
2 и 6 — щетки;
3 и 4 — тяги;
7 — механизм стеклоочистителя;
8 — электродвигатель; 9— переключатель.
Включают и изменяют частоту вращения электродвигателя и соответственно движение щеток переключателем 9.
Автомобиль ЗИЛ-130 оборудован стеклоочистителем, приводимым в действие сжатым воздухом от системы пневматического привода тормозов. Для включения стеклоочистителя и регулирования скорости движения его щеток пользуются краном, головка которого находится на панели щитка приборов,
Неисправности дополнительного оборудования кузова (кабины)
Во время эксплуатации автомобиля возможны случаи вращения электродвигателя системы отопления и вентиляции с малой частотой или прекращения вращения. Для устранения этой неисправности электродвигатель ремонтируют или заменяют.
При работе стеклоочистителя возможны следующие дефекты: удары щеток о детали кузова, движение щеток только на одной скорости, плохая очистка ветрового стекла. Эти неисправности устраняют регулировками стеклоочистителя или заменой его деталей.
Неисправности устройства для обмыва ветрового стекла: засорение жиклеров, нарушение герметичности соединительных шлангов, повреждение диафрагмы насоса. Для устранения неисправностей продувают жиклеры, заменяют соединительные шланги и диафрагму насоса.
Уход за дополнительным оборудованием кузова (кабины):
- контролировать систему отопления и вентиляции кузова (кабины) и подтягивать соединительные шланги и воздухопроводы;
- заправлять бачок омывателя ветрового стекла (ГАЗ-53А, ЗИЛ-130 и «Москвич-412»);
- смазывать все шарнирные соединения и трущиеся поверхности рычагов и осей стеклоочистителя маслом, применяемым для двигателя (ТО-1);
- проверять действие стеклоочистителей (ЕО).
Контрольные вопросы
Объясните схему отопления и вентиляции кабины автомобиля ГАЗ-53А.
Как работает устройство для обмыва ветрового стекла?
Какие неисправности возможны при работе стеклоочистителя и устройства для обмыва ветрового стекла?
Какой уход необходим за стеклоочистителями автомобилей ГАЗ-53А?
«Автомобиль», под. ред. И.П.Плеханова
