Детали газораспределительного механизма

В этот механизм входят:

• распределительный вал и его привод (шестерни или звездочка и цепь);
• передаточные детали — толкатели с направляющими втулками, а при верхнем расположении клапанов еще штанги и коромысла;
• клапаны, их направляющие втулки и пружины, опорные шайбы пружин с деталями их крепления.

Механизм действует следующим образом. При вращении распределительного вала его кулачок 1 набегает на толкатель 2, который в механизме с нижним расположением клапанов непосредственно открывает клапан 6, а в механизме с верхним расположением клапанов перемещает вверх штангу 7.

Штанга поднимает короткое плечо коромысла 9, при этом длинное плечо коромысла, нажимая клапан, открывает его. После прохождения кулачка пружина 4 закрывает клапан и возвращает все детали его привода в исходное положение. Так же в определенной последовательности открываются и закрываются остальные клапаны двигателя.

Газораспределительные механизмы

Газораспределительные механизмы:

1 — кулачки распределительных валов; 2 — толкатели; 3 — регулировочный болт; 4 — пружины клапанов; 5 — направляющие втулки клапанов; 6 — клапаны; 7 — штанга; 8 — регулировочный болт коромысла; 9 — коромысло.

Распределительный вал отливают из чугуна или штампуют из стали. Он имеет опорные шейки 3, кулачки 2, шестерню 7 привода масляного насоса и эксцентрик 1 привода топливного насоса. У двигателя 3M3-53 этот эксцентрик 10 и противовес 11 установлены на шпонке 12 на переднем конце распределительного вала.

Детали распределительных валов

Детали распределительных валов:

1 — эксцентрик привода топливного насоса; 2 — кулачки; 3 — опорные шейки; 4 — валик привода датчика ограничителя числа оборотов; 5 — шестерня привода распределительного вала; 6 — втулка (подшипник) распределительного вала; 7 — шестерня привода масляного насоса и прерывателя-распределителя; 8 — болт; 9 — шайба; 10 — эксцентрик; 11 — противовес; 12 — шпонка.

Шейки вала, кулачки и эксцентрики термически обрабатывают и шлифуют. Для удобства установки у шеек вала различный диаметр, убывающий от переднего к заднему концу вала. На каждый цилиндр вал имеет по впускному и выпускному кулачку. Одноименные кулачки разных цилиндров у рядных четырехцилиндровых двигателей расположены под углом 90°, у шестицилиндровых — 60°, у V-образных восьмицилиндровых — 45°. 

Распределительный вал вращается во втулках 6, внутренняя поверхность которых залита баббитом.

У V-образных двигателей вал расположен между правым и левым рядами цилиндров, у рядного двигателя ГАЗ-51 — справа, а у двигателя A3ЛK-412 — на головке цилиндров.

За время рабочего цикла четырехтактного двигателя, т. е. за два оборота коленчатого вала, распределительный вал должен открыть по одному разу все клапаны двигателя, совершив для этого один оборот. Поэтому число зубьев шестерни или звездочки распределительного вала вдвое больше числа зубьев шестерни или звездочки коленчатого.

Совмещение меток распределительных шестерен

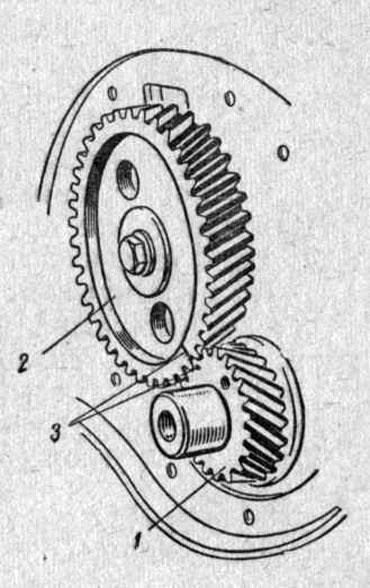

Совмещение меток распределительных шестерен:

1 — шестерня коленчатого вала;
2 — шестерня распределительного вала;
3 — установочные метки.

Вал приводится во вращение у двигателей ЗИЛ-130, 3M3-53, ГАЗ-51 двумя шестернями с косыми зубьями, одну из которых крепят на коленчатом, а другую — на распределительном валу; у двигателя АЗЛК-412 — цепной передачей, состоящей из двух звездочек 1 и 6 и роликовой цепи 5.

При установке шестерен или звездочек необходимо совмещать метки на их зубьях. От осевого смещения распределительный вал удерживает фланец, который крепят двумя болтами к передней стенке блока цилиндров. 

Цепной привод распределительного вала двигателя АЗЛК-412

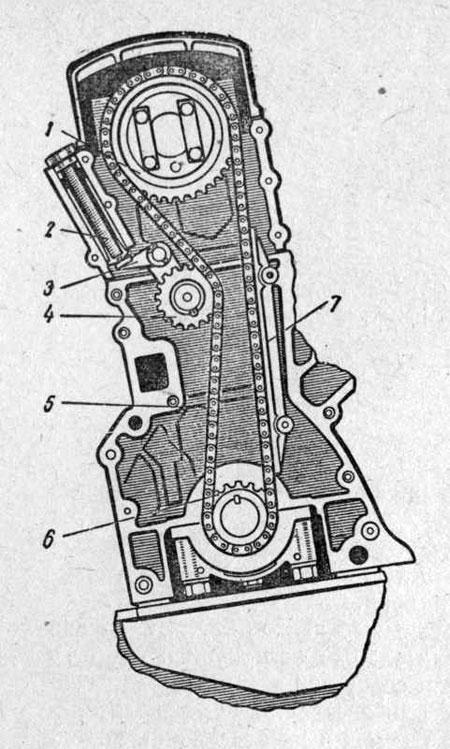

Цепной привод распределительного вала двигателя АЗЛК-412:

1 — звездочка распределительного вала;
2 — плунжер с пружиной натяжного устройства;
3 — рычаг;
4 — звездочка натяжного устройства;
5 — цепь распределительного вала;
6 — звездочка коленчатого вала;
7 — успокоитель цепи.

Стальные или чугунные, термически обработанные толкатели могут иметь различную форму.

У двигателя ГАЗ-51 толкатель выполнен в виде стержня с плоской тарелкой у нижнего конца; в верхнюю часть этого стержня ввертывают регулировочный болт с контргайкой. Толкатели двигателей ЗИЛ-130 и 3M3-53 имеют форму цилиндрического стаканчика, в который сверху вставляют штангу.

Штанги изготовляют из стальных или дюралюминиевых трубок, в которые запрессовывают с двух сторон стальные наконечники. Своими сферическими поверхностями наконечники упираются внизу в толкатель, а вверху в выемку плеча коромысла. При увеличении частоты вращения коленчатого вала сверх 5000 об/мин штанги начинают вибрировать, что влияет на работу двигателя.

В связи с этим на двигателе A3ЛK-412, делающем 5800 об/мин, распределительный вал расположен вверху, и кулачки его воздействуют непосредственно на коромысла 5. В отверстие коромысла запрессована бронзовая втулка 3. Коромысла устанавливают на пустотелую ось закрепленную в стойках на головке цилиндров.

Детали газораспределительного механизма двигателя A3ЛK-412

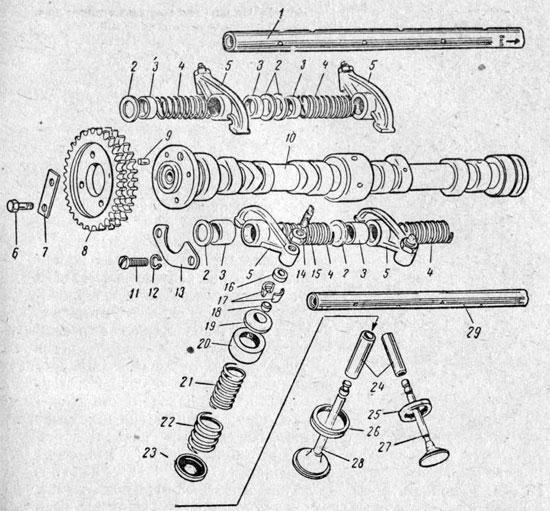

Детали газораспределительного механизма двигателя A3ЛK-412:

1 — ось коромысел выпускных клапанов; 2 и 12 — шайбы; 3 — втулки; 4 — пружины; 5 — коромысла; 6 — болт; 7 — планка; 8 — звездочка; 9 — штифт; 10 — распределительный вал; 11 — винт; 13 — установочный фланец; 14 — контргайка; 15 — нажимной винт; 16 — колпачок; 17 — сухари; 18 — наконечник клапана; 19 — упорная шайба; 20 и 23 — опорные шайбы; 21 — внутренняя пружина клапана; 22 — наружная пружина клапана; 24 — направляющие втулки; 25 — седло выпускного клапана; 26 — седло впускного клапана; 27 — выпускной клапан; 28 — впускной клапан; 29 — ось коромысел впускных клапанов.

Цилиндрические пружины 4, установленные на оси 1 между коромыслами, ограничивают их продольное перемещение. В одно плечо коромысла ввернут винт 15 с контргайкой 14.

Клапан, состоящий из головки и стержня, закрывает впускной или выпускной канал цилиндра (головки цилиндров). Диаметр головки впускного клапана больше диаметра головки выпускного, что улучшает наполнение цилиндра свежей горючей смесью. Фаска головки клапана, скошенная под углом 45 или 30°, плотно прилегает к фаске седла 25 или 26.

Впускной клапан изготовляют из хромистой стали, а выпускной — из жаропрочной (сильхромовой) стали. Для увеличения срока службы выпускных клапанов некоторых двигателей, в том числе ЗИЛ-130, делают жаропрочную наплавку посадочной фаски. Чтобы лучше отводить теплоту, стержни выпускных клапанов двигателей ЗИЛ-130 и 3M3-53 изготовлены пустотелыми и наполнены натрием.

Клапаны меньше изнашиваются, если они во время работы постепенно поворачиваются вокруг собственной оси. В двигателе 3M3-53 вращение клапанов достигается установкой между упорной шайбой и сухарями закаленной конической втулки, наружный конус которой не полностью совпадает с внутренним конусом упорной шайбы. Выпускные клапаны у двигателя ЗИЛ-130 имеют механизм принудительного вращения клапана. 

Механизм вращения выпускного клапана

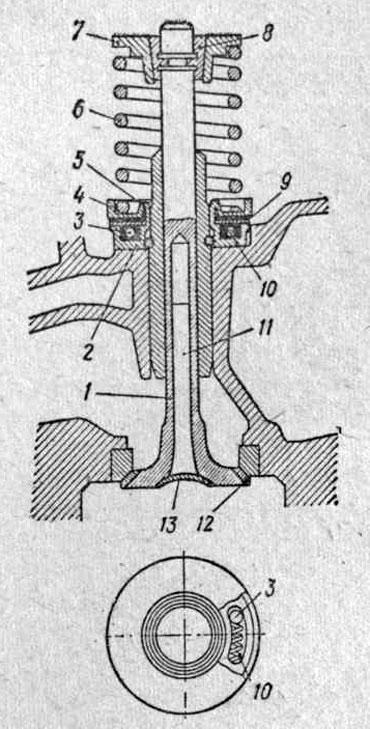

Механизм вращения выпускного клапана:

1 — выпускной клапан; 2 — неподвижный корпус; 3 — шарик; 4 — упорная шайба; 5 — замочное кольцо; 5 — пружина клапана; 7 — тарелка пружины клапана; 8 — сухарь клапана; 9 — дисковая пружина; 10 — возвратная пружина; 11 — натриевое наполнение; 12 — жаропрочная наплавка; 13 — заглушка.

Седла клапанов изготовляют в виде вставных колец из жаропрочной стали и запрессовывают в головку или блок цилиндров.

Направляющие втулка стержней клапанов делают чугунными или металлокерамическими и запрессовывают в блок или головку цилиндров. Стопорное кольцо или буртик на верхнем конце втулок препятствует их смещению в осевом направлении.

Пружина 6 обеспечивает плотную посадку клапана в седло. Изготовляют пружины из специальной стальной проволоки. Пружины имеют переменный шаг, что устраняет вибрацию витков. На каждый клапан двигателя АЗЛК-412 устанавливают по две пружины 21 и 22, имеющих противоположное направление витков.

Пружина упирается одним концом в блок цилиндров (ГАЗ-51) или шайбу на головке цилиндров (при верхнем расположении клапанов), а другим концом в упорную шайбу 19, которую удерживают два конических сухаря 17, входящие в выточку на стержне клапана. На стержни впускных клапанов устанавливают резиновые колпачки 16, уменьшающие возможность попадания масла в цилиндры.

Для обеспечения плотной посадки клапана в седло во время работы, когда стержень удлиняется, между клапаном и толкателем или коромыслом должен быть тепловой зазор.
