Устройство тормозов
Тормозная система автомобиля состоит из тормозных механизмов и приводов к ним.
Тормозные механизмы устанавливают как на колесах автомобилей, так и на ведомом валу коробки (центральный тормоз). На автомобилях ГАЗ-51А, ГАЗ-53А, ЗИЛ-130 и «Москвич-412» применяют колодочные тормозные механизмы.
Тормозной механизм колеса ГАЗ-53А устроен по схеме, показанной на рисунке Тормозной механизм колеса. Тормозные колодки имеют фрикционные накладки для увеличения коэффициента трения. Разжимным приспособлением служит гидравлический рабочий тормозной цилиндр 5 колеса.
Тормозится колесо следующим образом: при нажатии тормозной педали поршни цилиндра 5 раздвигают колодки и прижимают их накладками к внутренней поверхности тормозного барабана. Возникающая сила трения останавливает колесо. Для отключения тормоза автомобиля необходимо отпустить тормозную педаль. В этом случае пружина 6 оттянет колодки от тормозного барабана и колесо получит возможность свободно вращаться.
Механизм центрального тормоза автомобиля ГАЗ-53А
Механизм центрального тормоза автомобиля ГАЗ-53А:
а — устройство; б — схема действия;
1 — барабан; 2 — колодки; 3 — щит; 4 — разжимное устройство; 5 — рычаг ручного тормоза; 6 — зубчатый сектор; 7 — тяга; 8 — стяжная пружина; 9 — корпус регулировочного устройства.
Механизм центрального тормоза автомобиля ГАЗ-53А состоит из барабана 7, укрепленного на фланце ведомого вала коробки передач, двух колодок 2, присоединенных к кронштейну (щиту) 5, установленному на картере коробки передач, и разжимного устройства 4. Под действием рычага 5 разжимное устройство прижимает колодки к барабану и затормаживает ведомый вал коробки передач и карданный вал, а следовательно, и ведущие колеса автомобиля.
Привод тормозных механизмов
Различают механический, гидравлический и пневматический приводы тормозных механизмов.
Механический привод. На автомобиле ГАЗ-53А применяют механический привод для ручного тормоза. Этот привод состоит из рычага 5 с зубчатым сектором 6 и тяги 7 привода, действующей на устройство 4 для разжатия колодок.
В устройстве и действии гидравлического привода используют свойства жидкостей (закон Паскаля).
Гидравлический привод состоит из главного цилиндра 1, соединенного трубопроводами 2 с тормозными цилиндрами 3 колес

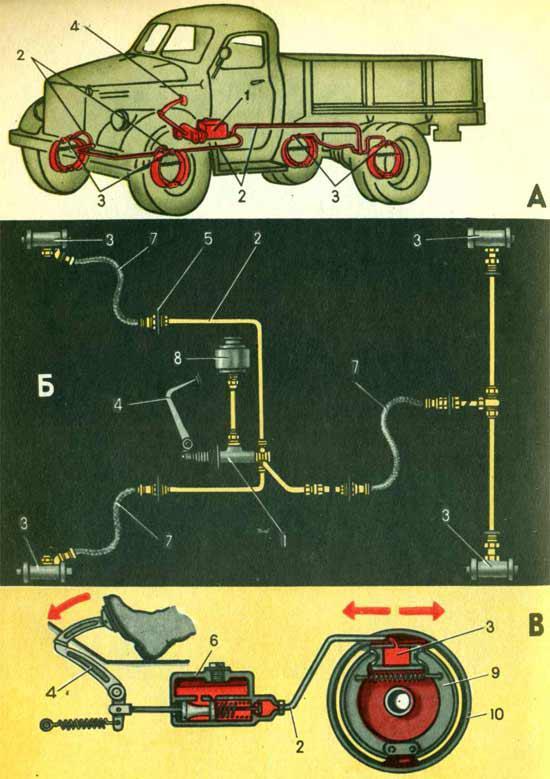

Схема гидравлического тормозного привода
Схема гидравлического тормозного привода:
А — расположение; Б — соединение; В — действие тормозов;
1 — главный тормозной цилиндр; 2 — трубопроводы; 3 — тормозные цилиндры колес; 4 — тормозная педаль; 5 — присоединение шлангов; 6 — корпус главного тормозного цилиндра; 7 — гибкие шланги; 8 — бачок для тормозной жидкости; 9 — колодка; 10 — тормозной барабан.
Вся система заполняется специальной тормозной жидкостью, не разъедающей резиновые детали системы.

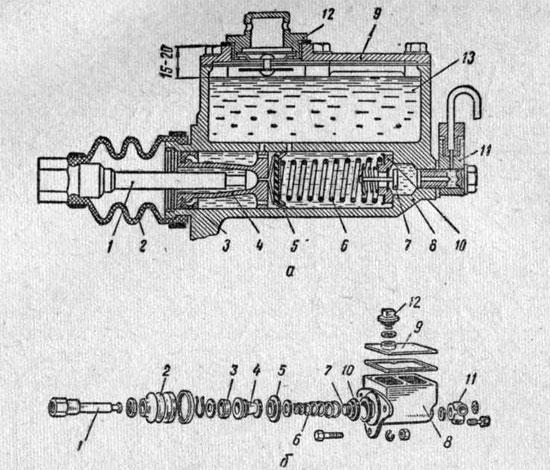

Главный тормозной цилиндр автомобиля ГАЗ-53А
Главный тормозной цилиндр автомобиля ГАЗ-53А:
а — продольный разрез; б — детали;
1 — шток; 2 — защитный чехол; 3 и 5 — манжеты; 4 — поршень; 6 — возвратная пружина; 7 и 10 — клапаны; в — корпус; 9 — крышка; 11 — тройник; 12 — пробка; 13 — тормозная жидкость.
В главном цилиндре находится поршень 4 с уплотнительными манжетами 3 и 5, перемещаемый под действием штока соединенного с тормозной педалью. При нажатии педали поршень 4 нагнетает тормозную жидкость через клапан 7 в рабочие тормозные цилиндры колес.
После прекращения нажатия педали поршень возвращается в исходное положение пружиной 6. Эта же пружина удерживает клапан 10, через который жидкость возвращается в главный цилиндр по окончании торможения. Запас жидкости хранится в корпусе 8, расположенном в одной отливке с главным цилиндром. Корпус и цилиндр соединены между собой отверстиями, через которые жидкость перетекает из корпуса в цилиндр и обратно.
Уровень жидкости должен всегда находиться на расстоянии 15 — 20 мм от кромки заливного отверстия.

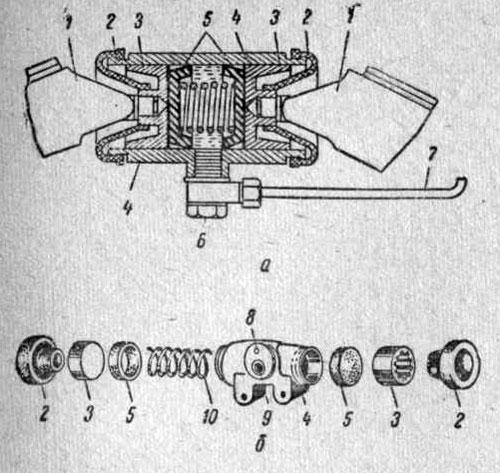

Тормозной цилиндр колеса автомобиля ГАЗ-53А
Тормозной цилиндр колеса автомобиля ГАЗ-53А:
а — продольный разрез; б — детали;
1 — колодки; 2 — защитные колпаки цилиндра; 3 — поршни; 4 — корпус; 5 — манжеты; 6 — штуцер; 7 — трубопровод; 8 — отверстие для удаления воздуха; 9 — отверстие для подвода жидкости; 10 — пружина.
В тормозных цилиндрах колес установлено по два поршня 3 с уплотнительными манжетами 5. Через штуцер 6 в пространство между поршнями нагнетается тормозная жидкость. Под ее давлением, достигающим приблизительно 7 — 8 Мн/м2 (70 — 80 кгс/см2), поршни расходятся и прижимают колодки 1 к тормозному барабану. Поршни тормозных цилиндров и колодки возвращаются в исходное положение под действие стяжных пружин колодок.
В случае попадания воздуха в трубопроводы гидравлического привода тормозов передача давления жидкостью значительно ухудшается, так как образуются воздушные «пробки» и весь ход поршня главного цилиндра расходуется лишь на сжатие воздуха в системе, тогда как поршни тормозных цилиндров колес остаются неподвижными и торможения не происходит.
Удаляют воздух из каждого тормозного цилиндра через перепускной клапан, ввинчиваемый в отверстие 8.
Жидкость в гидравлической системе тормозов подается от главного цилиндра 1 к цилиндрам 3 колес по металлическим трубкам 2 и специальным резиновым шлангам 7, выдерживающим высокие давления и воздействие масел. Такая конструкция позволяет управлять тормозами, несмотря на колебания колес и мостов.
Тормозная система автомобиля ГАЗ-51А. Конструкция главного тормозного цилиндра, колодочных тормозов колес, гидравлического привода и центрального тормоза автомобиля ГАЗ-51А аналогична описанной в данном параграфе.
Гидровакуумный усилитель привода тормозов
Гидровакуумный усилитель привода тормозов автомобиля ГАЗ-53А:
А — разрежение; Б — воздух; В — тормозная жидкость;
I — IV — полости корпуса вакуумного усилителя;
1 — корпус вакуумной камеры; 2 — диафрагма; 3 — тарелка диафрагмы; 4 — толкатель поршня; 5 — пружина диафрагмы; 6 — вакуумный клапан; 7 — крышка корпуса; 8 — воздушный клапан; 9 — клапан управления; 10 — корпус гидравлического цилиндра; 11 — поршень; 12 — шариковый клапан; 13 — запорный клапан.
В тормозную систему автомобиля ГАЗ-53А включен гидровакуумный усилитель ножного тормоза, уменьшающий силу нажатия тормозной педали за счет использования разрежения во впускном трубопроводе двигателя. Усилитель состоит из вакуумной камеры 7, гидравлического цилиндра 10 и клапанной коробки, в которой помещен клапан 9 управления, соединенный с вакуумным 6 и воздушным 8 клапанами.
При нажатии тормозной педали жидкость из главного тормозного цилиндра по трубопроводу поступает в цилиндр 10 через отверстие в поршне 11, в котором помещен шариковый клапан 12, а затем в тормозную систему, производя торможение автомобиля.
По мере усиления нажатия педали и соответствующего повышения давления в тормозной системе клапан 9, поднимаясь, закрывает вакуумный клапан 6, разобщая между собой полости III и IV корпуса. При дальнейшем движении клапана 9 открывается воздушный клапан 8 и полость III корпуса сообщается с атмосферой.
Наружный воздух, попадая в корпус, преодолевает сопротивление пружины 5, перемещает диафрагму, толкатель и поршень 11, создавая дополнительное давление в гидравлической магистрали тормозной системы. Запорный клапан 13 автоматически разъединяет усилитель и впускную трубу при остановке двигателя. За счет разрежения в усилителе можно произвести два-три торможения.
«Автомобиль», под. ред. И.П.Плеханова
