Уход за тормозами

Уход за тормозами при ежедневном обслуживании автомобиля заключается в осмотре трубопроводов и соединений тормозного привода, чтобы убедиться в его герметичности, и в проверке действия обоих тормозов.

При ТО-1 проверяют: величину свободного и рабочего ходов тормозной педали и, если надо, регулируют свободный ход педали и зазор между тормозными колодками и барабаном; исправность привода и действие ручного тормоза (при необходимости регулируют); все резьбовые соединения тормозной системы; уровень жидкости в главном тормозном цилиндре.

При ТО-2 контролируют: крепление главного тормозного цилиндра, крепление и состояние колодок (при снятых тормозных барабанах), накладок, пружин и осей колодок. В случае попадания воздуха в тормозную систему удаляют воздух.

Регулировка свободного хода тормозной педали автомобиля ГАЗ-53А

Свободный ход должен быть в пределах 8 — 14 мм, чему соответствует зазор между штоком и поршнем главного тормозного цилиндра, равный 1,5 — 2,5 мм.

Если эти размеры нарушены, то регулируют в таком порядке: отвертывают контргайку 1 штока и, вращая шток, устанавливают величину свободного хода педали. Свободный ход тормозной педали измеряют линейкой так же, как и свободный ход педали сцепления (смотрите раздел Силы, действующие на движущийся автомобиль).

Регулировка свободного хода педали

Регулировка свободного хода педали гидравлического привода тормозов:

1 — контргайка штока толкателя;
2 — толкатель;
3 — главный тормозной цилиндр;
4 — педаль;
5 — пружина.

Регулировка зазора между тормозными колодками и барабаном автомобилей ГАЗ-51А и FA3-53A

Уменьшают зазор между колодками и тормозным барабаном, увеличившийся вследствие их износа при помощи регулировочных эксцентриков 7 (смотрите рисунок Тормозной механизм колеса), а при замене тормозных колодок также и при помощи эксцентричных опорных пальцев 4.

Зазор, проверяемый щупом, между колодкой и тормозным барабаном должен быть в нижней части колодки 0,12 мм, в верхней части 0,25 мм.

Ручной тормоз автомобилей ГАЗ-53А (смотрите рисунок Механизм центрального тормоза автомобиля ГАЗ-53А) и ГАЗ-51А регулируют винтом, коническая часть которого помещена между опорами колодок в корпусе 9 регулировочного устройства. При ввертывании в корпус винт раздвигает опоры, приближая колодки к барабану.

После регулировки ручного и ножного тормозов проверяют их действие.

Регулировка тормозов автомобиля «Москвич-412»

До смены тормозных колодок гидравлический привод не регулируют, так как свободный ход педали обеспечен конструкцией деталей, а необходимый зазор между накладками колодок и барабанами поддерживается автоматически устройствами в тормозных механизмах.

Регулируют только ручной привод тормозов путем уменьшения длины троса его привода. Для этого вращают гайку 8 на регулировочном наконечнике по движению часовой стрелки (смотрите рисунок Ручной привод к тормозным механизмам задних колес). Если натяжением троса не удается достигнуть надежного действия ручного тормоза, производят регулировку разжатия колодок эксцентриками 10 (смотрите рисунок Тормозной механизм заднего колеса).

Удаление воздуха из гидравлического привода

При наличии воздуха в тормозной системе необходимо ее «прокачать». Для этого в главный тормозной цилиндр доливают тормозную жидкость. Затем вывинчивают пробку перепускного клапана 2 тормозного цилиндра 1 колеса и вместо нее ввертывают штуцер с тонким резиновым шлангом длиной 400 — 500 мм.

Свободный конец шланга опускают в стеклянную банку с тормозной жидкостью. Прокачивают систему два человека. Один осторожно отвинчивает на пол-оборота перепускной клапан 2, а другой резко нажимает и медленно отпускает тормозную педаль.

Тормозная жидкость вытекает через шланг в банку, а вместе с ней выходит воздух, попавший в систему, что хорошо видно по пузырькам в тормозной жидкости. «Жидкостной затвор» препятствует засасыванию воздуха в систему при обратном ходе педали. Прокачивают до тех пор, пока не прекратится выделение пузырьков воздуха.

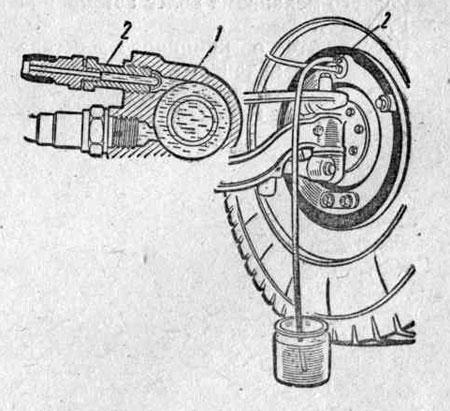

Удаление воздуха из гидравлического привода тормозов

Удаление воздуха из гидравлического привода тормозов:

1 — рабочий цилиндр колеса;
2 — перепускной клапан.

После прекращения выхода из шланга пузырьков воздуха следует, нажимая тормозную педаль, завернуть до отказа перепускной клапан. Затем вывинчивают штуцер с резиновым шлангом и вместо него ставят на место пробку.

Прокачивают систему последовательно, начиная с правого заднего колеса, как самого удаленного от главного тормозного цилиндра. Если у колеса два тормозных цилиндра, вначале прокачивают нижний, а затем верхний.

При прокачивании надо доливать тормозную жидкость в главный тормозной цилиндр, чтобы уровень не оказался ниже 2/3 и воздух не попал в систему. Окончив прокачивать, в систему доливают тормозную жидкость до нормы.

Контрольные вопросы

Назовите силы, действующие на автомобиль при торможении.

Из каких основных элементов состоит тормозная система автомобиля?

Объясните принцип действия тормозного механизма колес автомобиля ГАЗ-53А.

Расскажите о принципе действия тормозного механизма переднего колеса автомобиля «Москвич-412».

Как устроен главный тормозной цилиндр?

Перечислите основные неисправности тормозов автомобиля.

Как регулируют зазор между колодками и тормозным барабаном автомобиля ГАЗ-53А?

Как удаляют воздух из тормозной системы?

Как регулируют свободный ход тормозной педали автомобиля ГАЗ-53А?

Какой уход требуется за тормозами?

«Автомобиль», под. ред. И.П.Плеханова
