Сборка узлов, агрегатов и автомобиля

Сборка узлов

При подготовке узла или агрегата к сборке подбирают нужное количество деталей, а также сопряженных деталей по размерам и другим требованиям технических условий. Для примера рассмотрим подбор деталей кривошипно-шатунного механизма двигателя.

Высокой точности сопряжения деталей (цилиндр — поршень, поршень — поршневой палец — шатун) достигают не только за счет высокой точности при изготовлении и ремонте, но и за счет правильного их комплектования. Качество подбора определяют по зазору между поршнем и цилиндром, протягивая между ними щуп шириной 13 мм и длиной 200 мм и контролируя возникающую при этом силу.

Щуп вводят в цилиндр со стороны, противоположной разрезу поршня. Поршень вставляют в цилиндр без колец.

Кроме подбора по размеру, поршни надо подбирать и по массе. Частота вращения коленчатого вала значительна, поэтому разница в массе поршней одного комплекта более 4 — 6 г в результате инерции будет вызывать дополнительные нагрузки на шатун, коленчатый вал, подшипники. 

Поршневые пальцы подбирают к поршням по диаметру отверстий бобышек. Палец должен туго входить в отверстие бобышки поршня, нагретого в масле до 65 — 70 °С. Для облегчения подбора поршневые пальцы сортируют по диаметру на группы и маркируют. Так же маркируют поршни по диаметру отверстий бобышек.

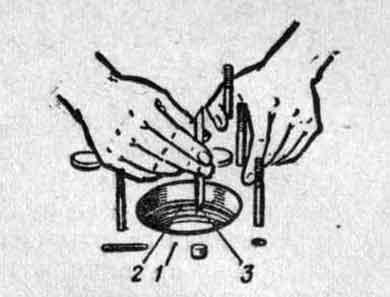

Проверка щупом зазора в замке кольца

Проверка щупом зазора в замке кольца:

1 — блок цилиндров;
2 — поршневое кольцо;
3 — щуп.

Тщательно надо подбирать поршневые кольца по канавкам поршней и цилиндру. Зазор по высоте между поршневым кольцом и канавкой (0,035 — 0,080 мм) определяют щупом, перекатывая кольцо по канавке. В замке кольца, вставленного в цилиндр, зазор должен быть 0,20 — 0,45 мм.

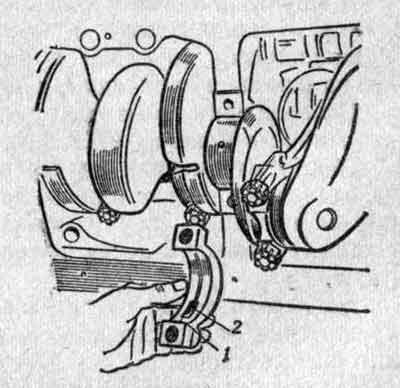

Определение радиального зазора

Определение радиального зазора в коренных подшипниках:

1 — крышка подшипника;
2 — латунная пластинка.

При комплектовании двигателя к сборке затруднителен подбор вкладышей подшипников по опорным шейкам коленчатого вала. Подбирают их, определяя зазор между шейкой вала и вкладышем при помощи латунной пластинки 2 размером 0,07 X 12 X 25 мм.

Ее смазывают маслом, помещают на вкладыш крышки 1 и затягивают болты подшипника. Зазор нормальный, если вал с пластинкой 2 поворачивается с некоторой силой, а без пластинки — свободно.

«Автомобиль», под. ред. И.П.Плеханова
