Система питания карбюраторного двигателя
Состав горючей смеси
Горючей смесью называется поступающая в цилиндры во время работы двигателя смесь распыленного и частично испаренного топлива с воздухом. После того как горючая смесь смешается внутри цилиндра с отработавшими газами, оставшимися от предшествующего рабочего цикла («остаточными» газами), ее называют рабочей смесью.
В процессе сгорания углерод и водород топлива соединяются с кислородом воздуха. В зависимости от количества воздуха, поступающего в цилиндр двигателя, сгорание может быть полным и неполным. При полном сгорании образуются продукты, состоящие из углекислоты, водяных паров, избыточного кислорода и азота.
В случае недостатка кислорода только часть углерода топлива сгорает полностью и образует углекислоту; остальной углерод сгорает не полностью, образуя окись углерода.
Для полного сгорания 1 кг бензина требуется около 15 кг (или 12 м2) воздуха. Это количество воздуха называют теоретически необходимым, а смесь, содержащую такое количество воздуха — нормальной. Если в смеси содержится свыше 15, но не более 17 кг воздуха на 1 кг топлива, ее называют обедненной, а при содержании воздуха свыше 17 кг — бедной. Смесь, в которой содержится на 1 кг топлива меньше 15, но не ниже 12 кг воздуха, является обогащенной, а менее 12 кг — богатой.
Соотношение количества топлива и воздуха в смеси влияет на мощность и топливную экономичность двигателя.
Двигатель, работающий на нормальной смеси, развивает мощность, близкую к максимальной, и расходует топливо в пределах нормы.
На обогащенной смеси двигатель развивает максимальную мощность, но расходует несколько больше топлива, чем на нормальной смеси.
При работе на богатой смеси мощность двигателя снижается, а расход топлива повышается. Во время работы на такой смеси из выпускной трубы двигателя идет черный дым, указывающий на неполноту сгорания топлива (в отработавших газах содержится несгоревший углерод топлива в виде сажи). Очень богатая смесь, содержащая 5 и менее частей воздуха на 1 часть топлива, не воспламеняется, и на ней двигатель работать не может.
Обедненная смесь с соотношением количества топлива и воздуха около 1:16 обеспечивает наибольшую по сравнению со смесями других составов экономичность двигателя, но его мощность несколько ниже, чем при нормальной смеси.
Бедная смесь вызывает резкое уменьшение мощности двигателя, так как скорость ее горения очень мала. При работе двигателя на бедной смеси возрастает расход топлива, появляются перебои в работе цилиндров, вспышки в карбюраторе («чихание») и двигатель перегревается. Если на 1 кг топлива приходится 21 кг и более воздуха, смесь теряет способность воспламеняться и двигатель не работает.
Во время пуска и прогрева холодного двигателя смесь должна быть богатой (соотношение количеств топлива и воздуха 1:8 — 1:10), так как значительная часть содержащегося в ней распыленного топлива не испаряется, а оседает на стенках впускного трубопровода и цилиндров, образуя на них жидкую пленку.
Для устойчивой работы прогретого двигателя на малых оборотах холостого хода требуется обогащенная смесь.
Когда двигатель работает с неполной нагрузкой, смесь должна быть обедненной, что обеспечивает экономичность работы двигателя, а при полной нагрузке — обогащенной, чтобы двигатель развивал максимальную мощность.
При нормальном горении топлива в цилиндрах скорость распространения пламени от свечи зажигания по всему объему камеры сгорания составляет 30 — 40 м/сек. В этом случае давление в цилиндре повышается быстро, но плавно.
Детонационным горением, или детонацией, называют горение смеси со скоростью, достигающей 2000 м/сек и выше, носящее характер взрыва.
Признак детонации — появление звонких металлических стуков в цилиндрах.
Детонация вредна, поскольку вызываемое ею резкое повышение давления в цилиндрах может быть причиной раскрошивания подшипников коленчатого вала, повреждения поршней и других деталей двигателя. Кроме того, при детонации топливо сгорает не полностью, вследствие чего падает мощность и ухудшается экономичность двигателя.
«Автомобиль», под. ред. И.П.Плеханова

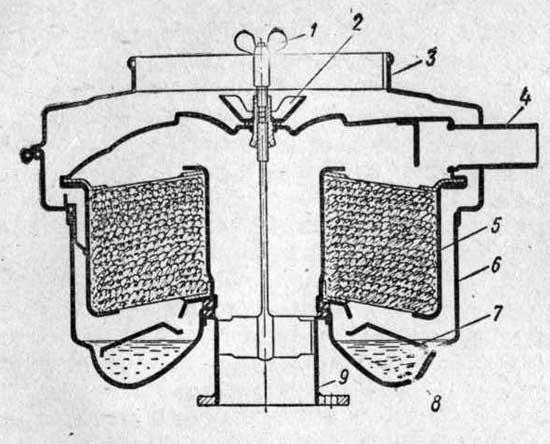

Воздушные фильтры очищают поступающий в карбюратор воздух от пыли, что имеет существенное значение для уменьшения износа деталей двигателя. В системе питания автомобильных двигателей устанавливают инерционно-масляные (ЗИЛ-130, ГАЗ-53А, ГАЗ-51А) и сухие («Москвич-412») фильтры. Инерционно-масляный воздушный фильтр Инерционно-масляный воздушный фильтр: 1 — барашковый винт; 2 — барашковая гайка; 3 и 9 — входной и выходной патрубки; 4…
В большинстве случаев следствием неисправностей приборов системы питания являются обеднение или обогащение горючей смеси. Признаки чрезмерного обеднения или обогащения смеси описаны в начале данной главы. Неисправности, приводящие к обеднению смеси: уменьшение или полное прекращение подачи топлива к карбюратору; слишком низкий уровень топлива в поплавковой камере; засорение топливных жиклеров карбюратора; подсос постороннего воздуха в соединениях карбюратора…

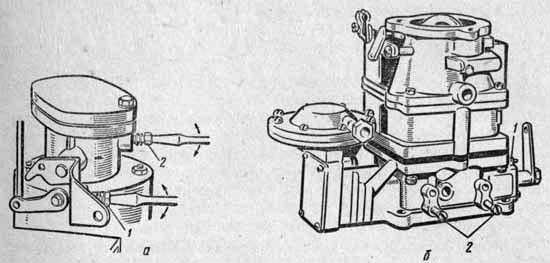

Ежедневное обслуживание (ЕО) Осмотреть систему питания с целью проверки ее герметичности и при необходимости заправить автомобиль топливом. Первое и второе технические обслуживания (ТО-1 и ТО-2) Проверить крепление приборов, действие привода заслонок карбюратора, работу двигателя на малых оборотах холостого хода (в случае надобности отрегулировать карбюратор), уровень топлива в поплавковой камере карбюратора. Очистить топливные и воздушные фильтры….
Для очистки фильтры при каждом ТО-2 разбирают. У инерционно-масляного фильтра промывают корпус и фильтрующий элемент в ванне с неэтилированным бензином или керосином и обдувают сжатым воздухом. Фильтрующий элемент опускают в чистое масло, вынимают и дают избыточному маслу стечь. В корпус фильтра заливают чистое масло для двигателя до уровня метки на корпусе, после чего собирают фильтр….

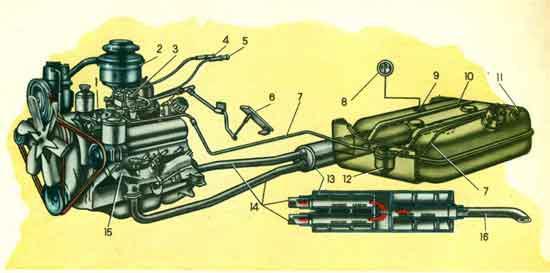

В систему питания карбюраторного двигателя входят: топливный бак, топливопроводы, топливные фильтры, топливный насос, воздушный фильтр, карбюратор и впускной трубопровод. К системе питания относят также выпускной трубопровод двигателя и глушитель. Схема системы питания карбюраторного двигателя Схема системы питания карбюраторного двигателя: 1 — топливный насос; 2 — воздушный фильтр; 3 — карбюратор; 4 — кнопка управления воздушной…

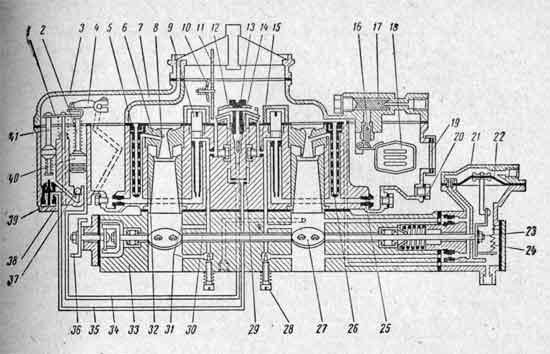

Принципиальная схема карбюраторов, установленных на двигателях автомобилей ГАЗ-53А, ЗИЛ-130 и «Москвич-412», почти одинакова. Различаются они между собой, главным образом, размерами и регулировкой. Все эти карбюраторы — балансированные, двухкамерные, с падающим потоком смеси, компенсацией ее состава по способу пневматического торможения топлива — снабжены ускорительным насосом и экономайзером, имеющими общий механический привод. Схема карбюратора К-126Б Схема карбюратора…

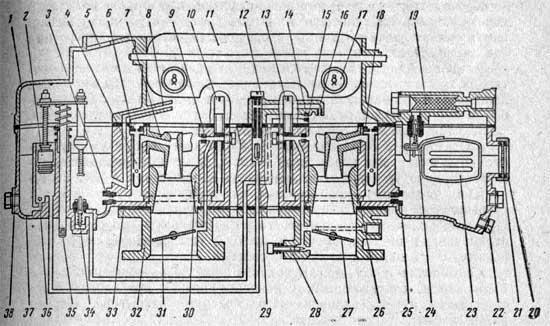

Карбюратор К-126Н двигателя АЗЛК-412 имеет в сравнении с карбюратором К-126Б следующие особенности. Схема карбюратора К-126Н Схема карбюратора К-126Н: 1 — крышка поплавковой камеры; 2 — поршень ускорительного насоса; 3 и 6 — топливный и воздушный жиклеры главной дозирующей системы вторичной смесительной камеры; 4 — эмульсионная трубка; 5 — отверстие балансировочного канала; 7 — малый диффузор;…
Карбюратор К-22Г двигателя ГАЗ-51 — с падающим потоком смеси, однокамерный, балансированный, с компенсацией состава смеси путем регулирования разрежения в диффузоре. Карбюратор снабжен ускорительным насосом и экономайзером, имеющими общий механический привод, и ограничителем максимального числа оборотов коленчатого вала двигателя. Схема карбюратора К-22Г Схема карбюратора К-22Г: 1 — регулировочная втулка ограничителя числа оборотов; 2 — пружина; 3…

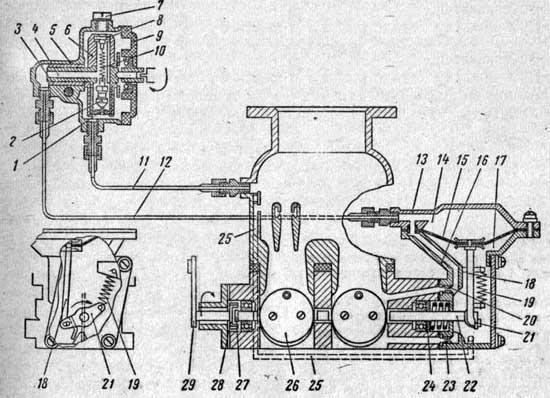

Ограничители максимального числа оборотов коленчатого вала, устанавливаемые на двигателях грузовых автомобилей, предотвращают чрезмерное увеличение частоты вращения коленчатого вала, чем исключают повышенный износ деталей двигателя. Центробежно-вакуумный ограничитель числа оборотов двигателей 3M3-53 и ЗИЛ-130 состоит из центробежного датчика, расположенного на крышке распределительных шестерен двигателя, и диафрагменного механизма ограничения оборотов, прикрепленного к нижней части корпуса карбюратора. Схема ограничителя…
Топливные баки автомобилей штампуют и сваривают из освинцованной стали. Внутренние перегородки бака повышают его жесткость и уменьшают гидравлические удары при плескании топлива. Бак заполняют топливом через горловину, закрываемую герметически пробкой, благодаря чему уменьшаются потери топлива от испарения. Пробка бака устроена аналогично пробке радиатора системы охлаждения двигателя: в ней имеются паровой и воздушный клапаны. Паровой клапан,…
