Система питания

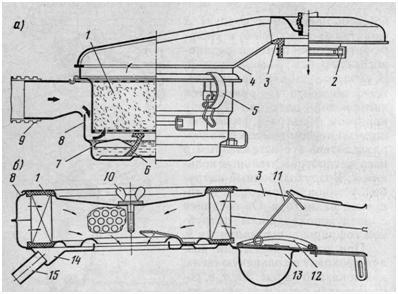

Воздушный фильтр очищает воздух, поступающий в карбюратор. На легковых автомобилях устанавливают инерционно-масляные или сухие фильтры со сменным бумажным элементом. Воздушные фильтры а — инерционно-масляный (ГАЗ-24 «Волга»); б — с сухим фильтрующим элементом: 1 — фильтрующий элемент; 2 — хомут; 3 — патрубок; 4 — переходная коробка; 5 — застежка; 6 — маслоразделитель; 7 — маслоотражательное…
Воздушный фильтр с сухим фильтрующим элементом 1 (б) крепится к карбюратору при помощи барашковой шпильки 10. Элемент изготовлен из специальной пористой бумаги, в корпусе 8 по торцам он уплотнен пенопластовыми прокладками. Воздушные фильтры а — инерционно-масляный (ГАЗ-24 «Волга»); б — с сухим фильтрующим элементом: 1 — фильтрующий элемент; 2 — хомут; 3 — патрубок; 4…
Топливный бак автомобиля ГАЗ-24 «Волга» располагается в задней части под полом багажника. К кузову он крепится при помощи лент 11 и крючков 12. Под ленты ставятся прокладки 1 и 10 во избежание скрипа. Пробка топливного бака: 1 и 5 — пружина клапанов; 2 — крышка; 3, 7 и 10 — прокладки; 4 — воздушный клапан;…

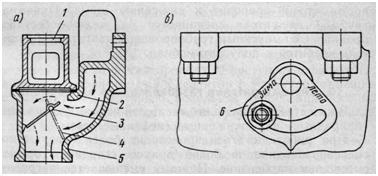

Впускной трубопровод (а) соединяет карбюратор с цилиндрами. Выпускной трубопровод 5 необходим для отвода отработавших газов из цилиндров. Между трубопроводами установлена железоасбестовая прокладка 2. Оба трубопровода крепятся к головке цилиндров. Впускной и выпускной трубопроводы двигателя а — схема подогрева впускного трубопровода; б — положение заслонки подогрева зимой. Для улучшения испарения топлива нижняя стенка средней части впускного…

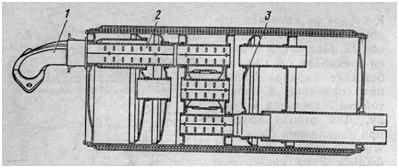

Глушитель (рис. 43) уменьшает шум при выпуске отработавших газов. Он представляет собой резервуар, внутри которого расположены труба 2 с большим количеством отверстий и несколько поперечных перегородок 3. Глушитель автомобиля ГАЗ-24 «Волга» Отработавшие газы, попадая из трубы 2 в широкую полость глушителя, расширяются и, проходя через отверстия в трубе и перегородках, резко снижают скорость, что и…
При работе на газе происходит более совершенное смесеобразование и более полное сгорание горючей смеси, чем на бензине. Поэтому уменьшается загрязнение окружающей среды токсичными составляющими отработавших газов. Применение газа исключает смывание пленки масла со стенок гильз и поршней, уменьшает нагарообразование в камерах сгорания. Из-за отсутствия конденсации паров топлива на стенках гильз цилиндров не разжижается масло. В…
В качестве топлива для двигателей используют сжатые (природные) или сжиженные (нефтяные) газы. Газобаллонная установка на сжиженном газе состоит из: баллона 8, расположенного в багажнике автомобиля, газового фильтра 12, двухступенчатого редуктора 1, служащего для снижения давления газа в баллоне, равного 1,6 МПа, до давления, близкого к атмосферному, смесителя газа 5, резервной системы питания двигателя для кратковременной…
Карбюраторы К-126Н. На автомобилях «Москвич» установлен двухкамерный карбюратор К-126Н. В отличие от карбюратора К-126Г он имеет вспомогательную систему, аналогичную системе холостого хода первичной камеры, которая предназначена для подачи топлива при малых открытиях дроссельной заслонки вторичной камеры, когда разрежение в диффузоре мало. Для обогащения смеси во время работы двигателя с полной нагрузкой при средней и большой…

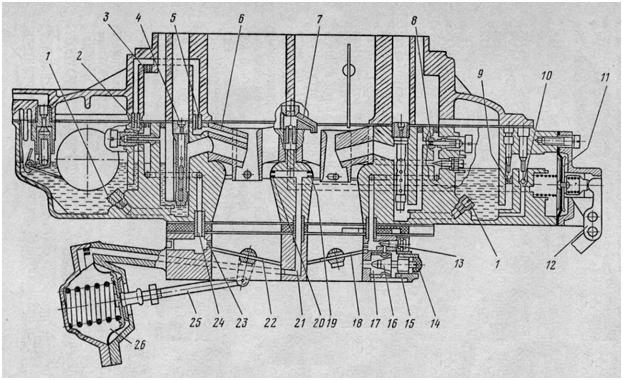

Этот карбюратор, устанавливаемый на автомобили ВАЗ, имеет три новых устройства: автомат пуска и прогрева двигателя, пневматический привод дроссельной заслонки вторичной камеры, автономную систему холостого хода с клапаном отключения подачи топлива на принудительном холостом ходу. Карбюратор «Озон» 1 — главные жиклеры; 2 — топливный жиклер эконостата; 3 — воздушный жиклер эконостата; 4 — воздушные жиклеры главной…
Пневматический привод дроссельной заслонки вторичной камеры карбюратора автоматически регулирует положение дроссельной заслонки 22 по мере изменения скоростного режима работы двигателя. Основной частью привода является диафрагменный механизм 26, одна из полостей которого каналом связана с узкой частью диффузоров первичной и вторичной камер через управляющие жиклеры 19 и 20. При изменении разрежения диафрагма через шток 25 и…
