Установка зажигания

Для установки зажигания:

• снимают крышку и ротор распределителя и проверяют состояние контактов прерывателя и зазор между ними. При необходимости зачищают контакты и регулируют зазор между ними. Окисленные контакты зачищают абразивной пластинкой, стеклянной бумагой зернистостью 140—170 или надфилем. Перед проверкой и регулировкой зазора между контактами прерывателя вращением коленчатого вала устанавливают кулачок 4 (см. рис.) прерывателя в положение полного размыкания контактов. При этом положении один из выступов кулачка должен полностью находить на подушечку 5 рычажка прерывателя. Затем вводят щуп толщиной 0,35—0,45 мм в зазор между контактами. Щуп должен входить плотно, без разведения контактов. При меньшем или большем зазоре ослабляют винт 2 крепления пластины 1неподвижного контакта и вращением регулировочного эксцентрика 3 регулируют нормальный зазор;
• устанавливают указатель октан-корректора против среднего деления шкалы. Для этого в прерывателе-распределителе Р119 вращают две гайки 4 (см. рис. В), а в прерывателе-распределителе Р118 и Р119-Б отвертывают болт 2 (см. рис. В), повертывают пластину 3 вместе с распределителем, затем завертывают болт 2;
• в прерывателе-распределителе Р125-Б вращают эксцентрик 2 (см. рис. В), после чего завертывают гайку крепления прерывателя-распределителя;
• вывертывают свечу первого цилиндра и, закрыв пальцем отверстие для свечи, медленно вращают коленчатый вал пусковой рукояткой до начала выхода воздуха из-под пальца. В этот период совершается такт сжатия;

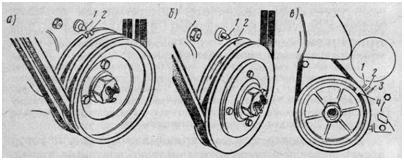

• осторожно вращают коленчатый вал до совпадения установочного штифта 1 (рис. А) на крышке распределительных шестерен с первым вырезом 2 на шкиве коленчатого вала двигателей автомобилей «Москвич-2140» и ГАЗ-24 «Волга» или с отверстием 2 на шкиве (рис. А) двигателей автомобилей УАЗ-451, -452, -469. На двигателе автомобиля ВАЗ-2121 «Нива» метка 4 (см. рис. А) на шкиве коленчатого вала должна быть установлена против метки 2 или между метками 2 и 3, выполненными на крышке привода газораспределительного механизма. При таком положении поршень не доходит до в. м. т. на 5°. Завертывают свечу на место;
• ослабляют болт 2 (см. рис. В), а у автомобиля ВАЗ-2121 «Нива» гайку крепления корпуса прерывателя- распределителя к двигателю и поворачивают корпус в направлении вращения кулачка настолько, чтобы замкнулись контакты прерывателя;
• подключают контрольную лампу 5 (рис. А) параллельно контактам 1 прерывателя. Для этого один провод от лампы присоединяют к зажиму 4 прерывателя, а другой — к корпусу прерывателя-распределителя или двигателя;
• включают зажигание. При замкнутом состоянии контактов прерывателя лампа закорочена (шунтирована) контактами, а поэтому ток не проходит через лампу и она не горит;
• устанавливают начало размыкания контактов прерывателя. Для этого плавно поворачивают корпус прерывателя-распределителя против вращения кулачка до начала свечения контрольной лампы. В этот момент выступ кулачка 3 подходит вплотную к подушечке 2 рычажка прерывателя и начинает размыкать контакты 1. Затем, придерживая корпус прерывателя-распределителя, завертывают болт 2 (см. рис. В), у двигателя автомобиля ВАЗ-2121 «Нива» завертывают гайку крепления прерывателя-распределителя к двигателю;
• выключают зажигание, отсоединяют контрольную лампу и устанавливают на место ротор и крышку распределителя;
• вставляют провод свечи первого цилиндра в отверстие того вывода крышки, против которого расположен электрод ротора, а остальные провода от свечей вставляют в другие выводы крышки в соответствии с порядком работы цилиндров двигателя;
• вставляют в центральный вывод крышки распределителя высоковольтный провод от катушки зажигания.

Основные операции установки зажигания (А)

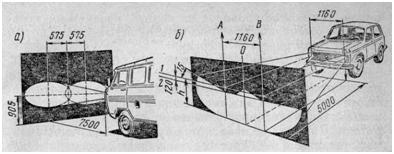

Разметка экрана для регулировки света фар (В)

а — автомобили УАЗ-452; б — автомобиля ВАЗ-2121.

«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев
