Раздаточная коробка автомобиля ВАЗ-2121 «Нива»

Коробка передает крутящий момент двигателя на передний и задний ведущие
мосты, изменяя его с передаточными числами 1,2 и 2,135. Раздаточная
коробка обеспечивает постоянный привод ведущих мостов. При этом валы,
передающие момент на передний и задний мосты, связаны между собой
межосевым дифференциалом, который для повышения проходимости автомобиля
может блокироваться.

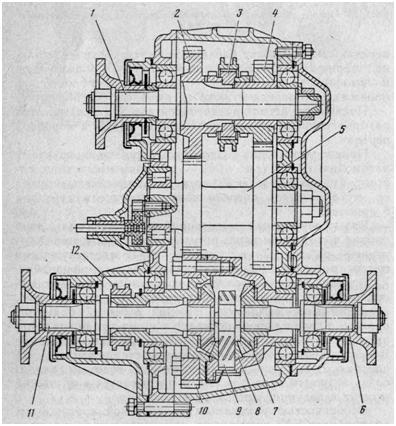

Раздаточная коробка автомобиля ВАЗ-2121 «Нива»

Основными узлами коробки являются ведущий вал 1, с расположенными на нем
шестернями 2 и 4 низшей и высшей передач, а также с муфтой 3
переключения передач. Шестерни ведущего вала находятся в постоянном
зацеплении с соответствующими шестернями промежуточного вала 5, одна из
которых передает момент на шестерню 10 корпуса дифференциата 8. Шестерни
дифференциала 7 и 9 передают крутящий момент на вал 6 привода заднего
моста и вал 11 привода переднего моста. Вал 11 имеет зубчатый венец для
блокировки дифференциала муфтой 12, которая при блокировке замыкает
шлицевой конец корпуса дифференциала с зубчатым венцом вала.

Управление раздаточной коробкой — механическое, при помощи двух рычагов,
выведенных к месту водителя в кабине. Меньший рычаг действует на муфту
12 блокировки дифференциала, больший — на муфту 3 переключения передач.
Механизм блокировки можно включать на ходу автомобиля перед преодолением
тяжелого участка дороги. В нормальных условиях движения блокировка
должна быть выключена.

«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев
