Технический уход за тракторами Беларусь

Проверка и регулировка главной муфты сцепления (при техническом уходе №1) У трактора МТЗ-2 убедиться в том, что рычаг переключения передач находится в нейтральном положении. Снять крышку верхнего люка корпуса муфты. При включенной муфте (педаль отпущена) замерить зазор между крестовиной 5 муфты и крестовиной 6 отводки с помощью двухстороннего шаблона; зазор должен быть в пределах 7—9…

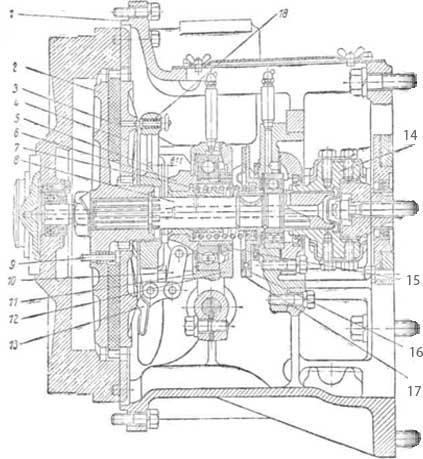

Главная муфта сцепления трактора МТЗ-2 1 — корпус; 2 — ведомый диск; 3 — ведущий диск; 4 — нажимной диск; 5 — крестовина муфты; 6 — крестозина отводки; 7 — пружина муфтии; 8 — вал муфты; 9 — палец выталкивателя; 10 — серьга; 11 — корпус отводки; 12 — крышка отводки; 13 — нажимной кулачок;…

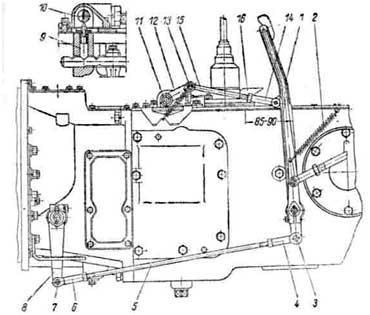

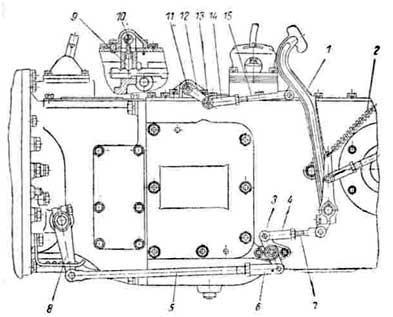

Механизмы привода выключения главной муфты сцепления и блокировки коробки передач трактора МТЗ-2 1 — педаль муфты; 2 — пружина; 3 — промежуточная тяга муфты; 4 — вилка промежуточной тяги; 5 — промежуточный рычаг; 6 — вилка тяги сцепления; 7 — тяга сцепления; 8 — рычаг выключения муфты; 9 — фиксатор механизма переключения передач; 10 —…

Пустить дизель и, дав ему поработать 5—8 мин на средних оборотах при включенной муфте, смыть масло снаружи механизма муфты и с внутренних стенок корпуса. Включать муфту при промывке запрещается во избежание попадания грязи на рабочие поверхности среднего диска. Остановить дизель и спустить бензин или керосин из картера маховика. Ввернуть пробку в спускное отверстие и вторично…

На тракторах МТЗ-5, МТЗ-5К, МТЗ-5Л, MT35M, МТЗ-7Л и МТЗ-7М проверить свободный ход педали муфты, который должен быть в пределах 30—50 мм. В процессе эксплуатации трактора допускается свободный ход педали не более 20 мм; с меньшим свободным ходом работать на тракторе запрещается во избежание неполного включения муфты, пробуксовывания и быстрого износа накладок дисков. Для регулирования муфты…

Главная муфта сцепления а — продольный разрез; б — разрез по упорному болгу; в — разрез по соединительному пальцу; 1 — корпус; 2 — тяга (палец) отжимного рычага; 3 — передний нажимной диск; 4 — задний нажимной диск; 5 — передний ведомый диск; 6 — задний ведомый диск; 7 — отжимной рычаг; 8 — игольчатые…

Убедиться, что рычаг переключения передач находится в нейтральном положении. Выключить полностью главную муфту сцепления, нажав педаль до отказа, и закрепить ее в этом положении. Замерить угол наклона рычага 12 блокировочного валика вперед от вертикали с помощью угломера. Угол должен быть в пределах 45—50° у тракторов МТЗ-2 и 20—25° у тракторов других модификации. Для регулировки механизма…

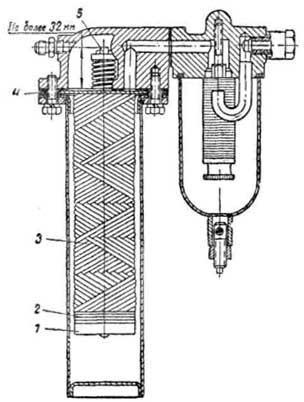

Для бесперебойной работы тракторов необходимо иметь на бригадном стане обменный фонд исправных фильтрующих элементов одинаковой длины. Транспортировать и хранить элементы следует хорошо упакованными для предохранения от загрязнения и попадания волы. При отсутствии обменного фонда элементов допускается удалять верхний загрязненный слой пряжи с элементов в закрытом помещении бригадного стана при соблюдении необходимой чистоты. Наружный диаметр элемента…

После снятия плиты с элементами (при очистке и промывке фильтра) поставить плиту на чистую плоскую поверхность так, чтобы элементы находились внизу. Поочередно сжать пружины, вынуть соединительные штифты и снять сухари, пружины, плиту, элементы со стержнем и защитные чехлы (при их наличии) с элементов. Промыть все детали, кроме элементов, в дизельном топливе. Упаковать и отправить элементы…

Очистить от грязи и вытереть смоченной в бензине тряпкой форсунки, головку цилиндров в местах крепления форсунок, трубки высокого давления и сливные трубки. Отсоединить от форсунок трубки высокого давления и снять сливные трубки. Для предохранения от загрязнения навернуть на топливоприемные штуцеры форсунок защитные гайки колпачки, заглушить сливные штуцеры форсунок защитными пробками и ввернуть в накидные гайки…
