Проверка и регулировка тормозов (при техническом уходе № 1)
Оттянуть поочередно педаль каждого тормоза и замерить ее полный ход, который для обеих педалей должен быть разен 200± мм. Увеличение полного хода педали указывает на нарушение регулировки зазора между тормозной колодкой и барабаном вследствие износа накладок.
Работа на тракторе с различным полным ходом каждой педали запрещается, так как в случае сблокирования педалей (для одновременного торможения) трактор будет самопроизвольно поворачиваться.
Для регулировки тормоза завернуть регулировочный конус до отказа и отвернуть его до появления характерного щелчка; при этом концы опорных пальцев тормозного диска войдут в выемки на головке корпуса, и зазор I между накладками колодок и барабаном тормоза уменьшится.

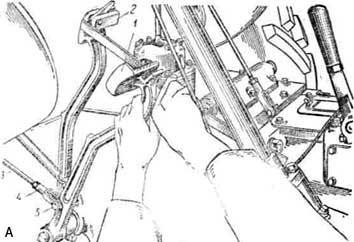

Тормоз
а — проверка:
б — регулировка;
1 — педаль левого тормоза;
3 — педаль правого тормоза;
3 — тяга тормоза;
4 — вилка тяги;
5 — палец вилки.
«Технический уход за тракторами Беларусь»,
Г.Р.Ардашев, И.Н.Михайлов
