Мощность двигателя
Рабочий объем двигателя. Индикаторная и эффективная мощности и мощность трения
Спортивные и гоночные мотоциклы классифицируются по рабочему объему их двигателей.
Мощность двигателя зависит от рабочего объема: с его увеличением мощность возрастает, а с уменьшением — наоборот, понижается. Таким образом, рабочий объем является одним из основных параметров двигателя.
Рабочим объемом называется объем, освобождаемый поршнем при движении от верхней мертвой точки (в. м. т.) до нижней мертвой точки (н. м. т.), умноженной на количество цилиндров,
где: Vh — рабочий объем двигателя, см3; Д — диаметр цилиндра, см; i — число цилиндров. Пример.
Двигатель С259:
Мотоциклетный двигатель является тепловым двигателем, в котором энергия сгоревшего топлива превращается в механическую работу. Часть рабочего цикла, происходящая внутри цилиндра, за один ход поршня от н. м. т. до в. м. т., называется тактом.
В четырехтактном двигателе рабочий процесс (цикл) совершается за два оборота коленчатого вала, а в двухтактном — за один оборот коленчатого вала.
Снятая посредством индикатора диаграмма изменения давления газов и объема в цилиндре за цикл работы двигателя называется индикаторной диаграммой; по ее площади определяется средняя индикаторная мощность Ni и индикаторное давление Рi.
«Пособие механикам мотоциклов»,
А.Н.Силкин, Б.С.Карманов
Индикаторная мощность это мощность, развиваемая газами внутри цилиндра двигателя и передаваемая поршню. где: Ni — индикаторная мощность, л. с.; V1 — рабочий объем одного цилиндра, см3; i — число цилиндров; τ — число оборотов коленчатого вала в минуту при максимальной мощности; т — коэффициент тактности: для четырехтактных τ = 2; для двухтактных τ = 1;…
Среднее индикаторное давление определяется делением площади индикаторной диаграммы посредством планиметра на длину индикаторной диаграммы, равную рабочему объему одного цилиндра. Часть индикаторной мощности, затрачиваемая на механические и насосные потери, называется мощностью трения. Полезная мощность, снимаемая с коленчатого вала двигателя, называется эффективной мощностью Nе. Следовательно, Аналогично индикаторной мощности: где: Ре — среднее эффективное давление, кг/см2. Механический к….

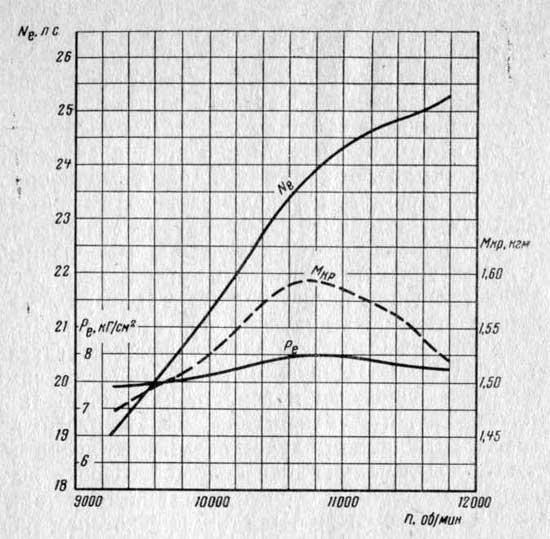

Наибольшие успехи в конструировании, изготовлении и доводке до максимальных мощностей (без нагнетателей) достигнуты в двигателях шоссейно-кольцевых гоночных мотоциклов. Средняя скорость поршня при оборотах максимальной мощности для этих двигателей бывает в пределах 19 — 20 м/сек и только при особо тщательном уникальном изготовлении достигает 22 м/сек. Скоростная характеристика Скоростная характеристика четырехтактного гоночного двигателя С-360. Средняя скорость…
необходимо знать их распределение по основным узлам. Исследования потерь на трение в узлах гоночных двигателей проводились фирмой НСУ (ФРГ) и ВНИИМОТОПРОМом (СССР). Результаты этих исследований приведены в таблице. Наименование параметра или узла НСУ С354 Обороты коленчатого вала при определении мощности трения (об/мин) 10 000 8250 Число цилиндров 1 2 Диаметр цилиндра (ход поршня) 54 X…

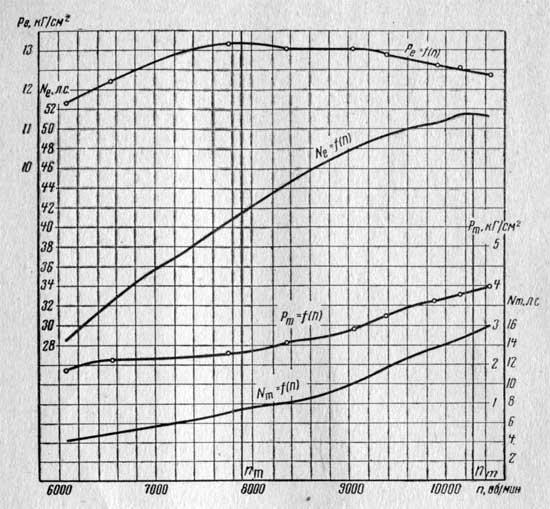

Основными величинами для оценки работы двигателя являются: эффективная мощность Nе, число оборотов n коленчатого вала в минуту, крутящий момент М двигателя и удельный расход топлива ge. Зависимость между мощностью и крутящим моментом выражается формулой: Удельный расход топлива представляет собой часовой расход, приходящийся на одну эффективную лошадиную силу, где: Gт — часовой расход, кг/час. Зависимость эффективной…
Важными параметрами скоростной характеристики являются: nмин — минимальное число оборотов, при котором двигатель может работать при полностью открытом дроссельном золотнике; nм — число оборотов, соответствующее максимальному среднему эффективному давлению и крутящему моменту; nе — число оборотов, соответствующее максимальной мощности; nмакс — максимально допустимое в эксплуатации число оборотов, при превышении которых двигатель может выйти из строя….
Высокофорсированные гоночные двигатели имеют большие проходные сечения впускного тракта, широкие фазы газораспределения, подобранные оптимальные длины впускной и выпускной систем, а также геометрическую форму и объем последней, что уменьшает наполнение при низких оборотах и увеличивает его, когда обороты высокие, а также сужает диапазон рабочих оборотов. В большинстве случаев минимальные числа оборотов nмин двигателей гоночных мотоциклов равны…
Сравнительная оценка форсировки двигателей, что особенно важно для спортивных и гоночных двигателей, производится по их литровой мощности. Литровая мощность дает возможность сравнивать мощностные показатели двигателей с разным рабочим объемом: где: Vn — рабочий объем двигателя в литрах. В настоящее время литровая мощность лучших гоночных двигателей достигает 300 л. с./л. По литровой мощности спортивные двигатели значительно…
