Зажигание и электрооборудование мотоцикла
При подборе оптимального угла опережения зажигания необходимо учитывать влияние оборотов коленчатого вала двигателя, степень сжатия и качество применяемого топлива. Обороты вала двигателя Если число оборотов вала двигателя увеличивается, то и угол опережения зажигания должен быть увеличен. Степень сжатия При увеличении степени сжатия соответственно повышается температура и давление в конце такта сжатия. В результате увеличивается скорость…
Например, у двигателей ЭСО-500 угол опережения зажигания при работе на метаноле и степени сжатия 14 устанавливается постоянный — в пределах от 42 до 45°. При высокой температуре окружающего воздуха устанавливают угол опережения равным 42°, а в холодное время — 45°. На подбор наивыгоднейшего угла опережения зажигания может влиять качество спиртового топлива и процентное содержание в…
Подбор свечи для форсированного двигателя требует особого внимания. Это объясняется тяжелыми условиями работы свечи вследствие механических, электрических и тепловых напряжений. Для обеспечения нормальной работы двигателя нижний конец изолятора должен иметь температуру не ниже 500 — 580°. Такая температура обеспечивает сгорание масла, попадающего на изолятор, без нагара и называется температурой самоочищения. В то же время температура…
Примерный подбор свечи в зависимости от степени сжатия приведен в таблице. Этой таблицей можно пользоваться только для предварительного подбора свечи. Окончательную проверку ее работы на двигателе следует проводить в условиях, близких к предстоящим соревнованиям. Например, для соревнований с переменным режимом по числу оборотов и по мощности необходимо поставить более «горячую» свечу, иначе при резком снижении…
Дефектами свечей могут быть: повреждение резьбы, нарушение герметичности, механические повреждения изолятора и засорение изолятора нагаром. Засоренные свечи, работавшие недолго, можно восстановить, осторожно освобождая изолятор и корпус свечи от нагара, масла и посторонних частиц. Нагар со свечи не рекомендуется снимать острым инструментом, могущим повредить изоляцию. Нельзя также чистить свечу наждачной бумагой, так как наждак является проводником…

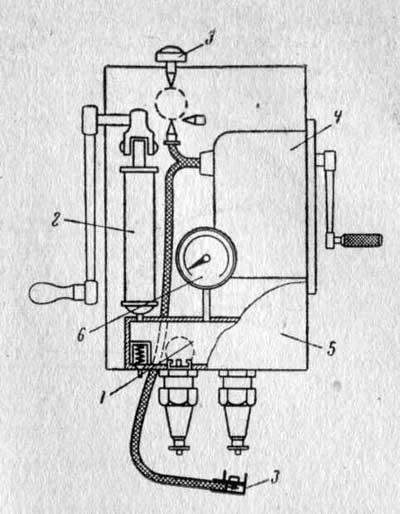

Исправность свечи определяют прежде всего внешним осмотром изоляции, сохранностью резьбы, замером величины зазора между электродами и т. д. Затем проверяют искру, полученную от магнето или от батарейного зажигания. Окончательно исправность свечи определяют проверкой искрообразования между электродами и герметичности под давлением на специальном приборе Гаро. Искра должна появляться регулярно; если искры нет или она возникает не…
Для нормальной эксплуатации свечи рекомендуется выполнять следующие требования: при наличии на свече специальной смазки, нанесенной для консервации, необходимо удалить ее. С этой целью следует тщательно промыть свечи в чистом бензине первого сорта. Промывка свечей навалом в посуде запрещается. После промывки свечи надо продуть сухим чистым воздухом под давлением 4 — 5 кг/см2 и просушить при…
Ремонт электрооборудования мотоцикла заключается в устранении неисправностей приборов или в замене их новыми по имеющимся для каждого мотоцикла схемам. Ремонт генератора Для ремонта генератор снимают с мотоцикла, очищают от грязи, промывают бензином и просушивают. При отсутствии механических повреждений проверяют состояние электрической части генератора в собранном виде при работе в качестве электродвигателя. Проверку производят включением генератора…

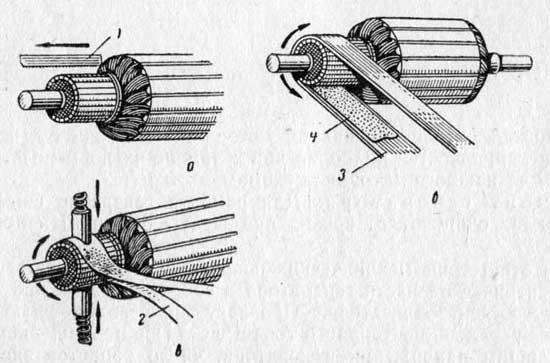

Токосъемные щетки подгоняют по радиусу вновь проточенного якоря. Порядок выполнения этих работ наглядно показан на рисунке. Изоляцию щеткодержателей проверяют подсоединением аккумуляторной батареи через лампочку к щеткодержателю и корпусу генератора. При исправной изоляции лампочка не должна загораться. Если лампочка загорится, изоляцию необходимо сменить. Основные дефекты обмотки возбуждения — разрушение изоляции, обрыв, замыкание на «массу» и межвитковое…
Реле-регулятор состоит из двух электромагнитных приборов, находящихся в общей коробке — реле обратного тока и регулятора напряжения. Реле обратного тока представляет собой электромагнитный выключатель, действующий при параллельной работе генератора с аккумуляторной батареей. Регулятор напряжения представляет собой электромагнитный прибор вибрационного типа, который по мере надобности включает или отключает добавочное сопротивление в цепи обмотки возбуждения генератора. Исправность…
