Маслораздаточное оборудование

К маслораздаточному оборудованию относятся установки раздачи масел: моторных (для двигателей), трансмиссионных и консистентных смазок.

Установки состоят из резервуаров для масла, насосов с приводящими их в действие двигателями, колонок со счетчиками и раздаточных наконечников.

Стационарные установки с электрическими двигателями, создающие давление в пределах 14 кгс/см² (1400 кн/м²), можно применять для трансмиссионных и моторных масел.

Раздаточная установка для жидких масел

Раздаточная установка для жидких масел: 1 — наконечник со шлангом; 2 — счетчик; 3 — колонка; 4 — гидравлический аккумулятор; 5 — автоматический выключатель; 6 — манометр; 7 — насос; 8 — электродвигатель; 9 — приемный шланг; 10 — обратный клапан.

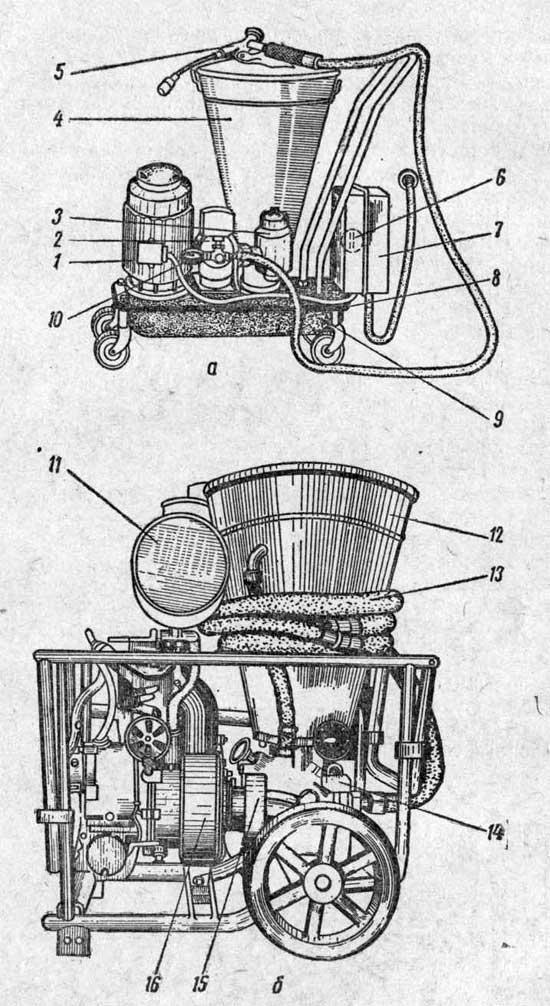

Солидолонагнетатели с приводами

Солидолонагнетатели с приводами:

1 — электродвигатель; 2 — насос; 3 — фильтр; 4 — резервуар; 5 — раздаточный пистолет; 6 — включатель; 7 — магнитный пускатель; 8 — основание; 9 — редуктор; 10 — манометр; 11 — топливный бак; 12 — резервуар; 13 — наконечник со шлангом; 14 — насос; 15 — муфта сцепления; 16 — двигатель.

Для консистентных смазок используют стационарные и передвижные солидолонагнетатели с электрическим или пневматическим двигателем или с двигателем внутреннего сгорания.

Двигатели внутреннего сгорания особенно удобны в полевых условиях и в автотракторных парках.

«Практикум по автомобилю»,
В.П.Беспалько, М.И.Ерецкий, З.В.Розен
