Установки для централизованной смазки и заправки

Широкое распространение получили выпускаемые нашей промышленностью установки для централизованной смазки и заправки.

Каждая установка состоит из пяти агрегатов: для заправки водой, воздухом, моторным маслом, трансмиссионным маслом и консистентной смазкой.

Два первых агрегата — это барабаны с самонаматывающимися шлангами, подсоединенными соответственно к водопроводу или к воздухосборнику компрессора и снабженными раздаточными пистолетами.

Три остальных состоят из емкости, пневматического двигателя, насоса, барабана с самонаматывающимся шлангом и пистолета. Все агрегаты установки можно располагать совместно или в разных частях производственного корпуса предприятия.

Ручной солидолонагнетатель

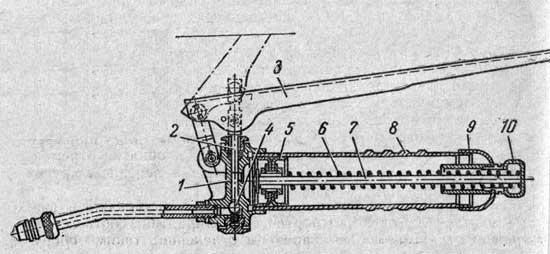

Ручной солидолонагнетатель:

1 — гильза плунжера;
2 — плунжер;
3 — рычаг;
4 — обратный клапан;
5 — поршень;
6 — пружина;
7 — шток;
8 — корпус;
9 — крышка;
10 — головка.

Переносная маслораздаточная колонка

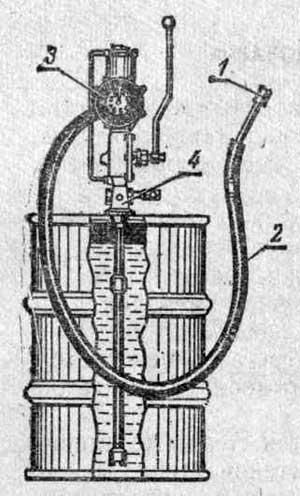

Переносная маслораздаточная колонка:

1 — пистолет;
2 — шланг;
3 — счетчик;
4 — насос с ручным приводом.

В небольших автомобильных хозяйствах используют маслораздаточное оборудование с ручным приводом: переносную маслораздаточную колонку, маслораздаточный бак и ручной солидолонагнетатель.

«Практикум по автомобилю»,
В.П.Беспалько, М.И.Ерецкий, З.В.Розен
