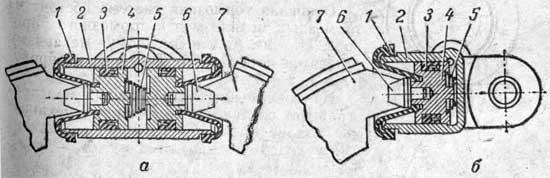

Колодочный механизм с одним гидравлическим цилиндром У него на опорном диске вместо разжимного кулака закреплен цилиндр 2 с двумя поршнями 4 и манжетами 3. Под действием давления жидкости поршни через упорные штифты 6 поворачивают колодки 7. Тормозные цилиндры Тормозные цилиндры автомобиля ГАЗ-21 «Волга»: а — с двумя поршнями (заднего колеса); б — с одним поршнем…

Проверка и регулировка тормозного механизма В составе звена школьников проверьте состояние тормозного механизма. В отчете укажите: модель автомобиля и тип тормозного механизма; последовательность проверки и детали колеса, снятые для удобства контроля; инструмент и приспособления, использованные при проверке; обнаруженные неисправности и способы их устранения. В составе звена школьников проверьте и отрегулируйте зазоры тормозного механизма. В отчете…

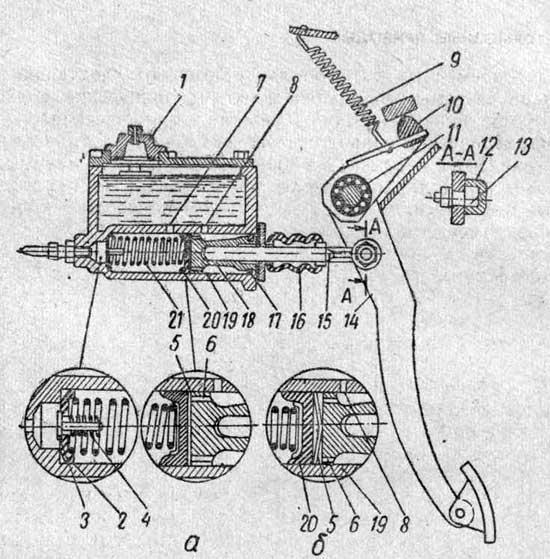

На современных автомобилях применяют следующие приводы основной системы: гидравлический, гидравлический с вакуумным усилителем, пневматический и пневмогидравлический. Главный тормозной цилиндр Главный тормозной цилиндр автомобиля ГАЗ-21 «Волга»: а — положение пружины 5 при торможении; б — положение пружины 5 при растормаживании; 1 — пробка резервуара; 2 — манжета клапанного устройства; 3 — клапан; 4 — пружина клапана;…

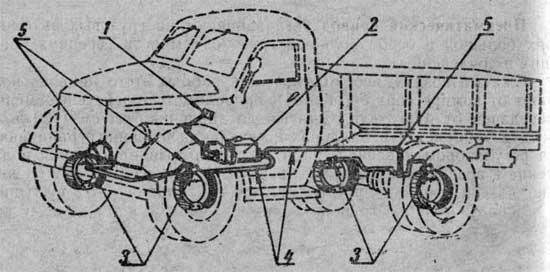

Поршень 18 находится в главном цилиндре 19, в верхней части которого размещен резервуар с пробкой 1. Резервуар на расстоянии 15 — 20 мм от основания заливной горловины, цилиндры (главный и колес), все трубопроводы заполнены специальной тормозной жидкостью — смесью масла и спирта, не застывающей при низкой температуре. При нажатии педали 14 шток 15 перемещает поршень…

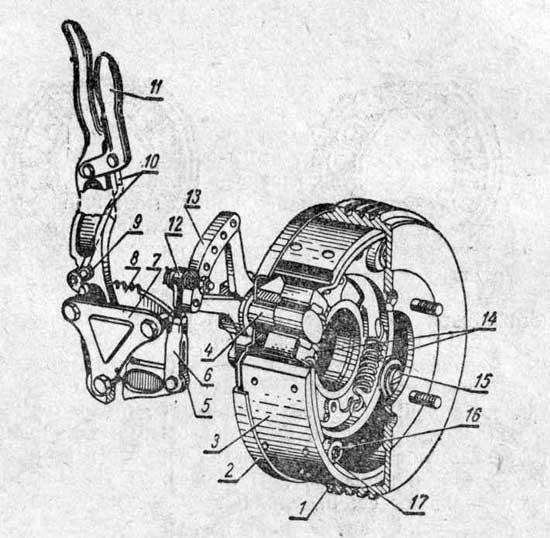

Гидравлический привод с вакуумным усилителем имеют легковые современные автомобили и грузовые автомобили средней грузоподъемности. От гидравлического привода он отличается усилителем, установленным между главным и колесным цилиндрами и действующим за счет разрежения в цилиндрах двигателя. Стояночный тормоз автомобиля Стояночный тормоз автомобиля ЗИЛ-130: 1 — барабан; 2 — опорный диск; 3 — тормозная колодка с накладкой; разжимной…

Параметры ЗАЗ-965А ЗАЗ-966В «Москвич-407» «Москвич-408» «Жигули» ВАЗ-2101, ВАЗ-2103 ГАЗ-21 «Волга» Привод выключения сцепления Механический Гидравлический Свободный ход педали сцепления, мм 40 / 50 20 / 30 34 / 46 35 / 45 25 40 / 50 Передаточные числа коробки передач: I 3,73 3,73 3,81 3,81 3,75 3,115 II 2,29 2,29 2,42 2,42 2,30 1,772 III…

Амортизаторы должны быть надежно прикреплены к раме, а их тяги не погнуты и присоединены к мостам автомобиля. Чтобы долить жидкость в амортизаторы автомобиля ГАЗ-51А, амортизаторы снимают и укладывают на верстак заливным отверстием кверху. После заливки амортизатор поворачивают в рабочее положение, дают стечь избытку жидкости и завертывают пробку наливного отверстия. Проверка и регулировка схождения передних колес…

Параметры ГАЗ-24 «Волга» ГАЗ-13 «Чайка» РАф-977Д ПАЗ-652Б ЛиАЗ-158В Привод выключения сцепления Гидравлический Нет Гидравлический Механический Свободный ход педали сцепления, мм 40 / 50 Нет 32 / 40 234 / 35 30 / 40 Передаточные числа коробки передач: I 3,3 2,84 3,115 6,40 7,44 II 2,13 1,62 1,772 3,09 4,10 III 1,36 1,00 1,00 1,69 2,29…

Модель автомобиля Параметры Тип упругого элемента подвески Заправочная емкость амортизаторов, л Размер шин Нормальное давление в шинах колес, кгс/см3 (кн/м2) Допустимая нагрузка на шину. кгс (кн) передней задней передних задних передних задних 3A3-965A Торсион Пружина 0,183 0,145 5,20 — 13 (130 — 330) 1,3 (130) 1,7 (170) 275 (2,7) 3A3-996B 0,185 0,230 5,20 — 13…

Параметры ЛиАЗ-677 УАЗ-451Д ГАЗ-51А ГАЗ-53А ЗИЛ-164А Привод выключения сцепления Нет Механический Свободный ход педали сцепления, мм Нет 38 / 45 35 / 45 35 / 45 30 / 45 Передаточные числа коробки передач: I 1,79 4,124 6,40 6,48 6,44 II 1,00 2,641 3,09 3,09 4,10 III — 1,58 1,69 1,71 2,29 IV — 1,00 1,00…
