Передний мост состоит из балки, к которой на неподвижно закрепленных в ней шкворнях 2 (осях) крепят поворотные кулаки 3. На конических роликовых подшипниках 10 цапф поворотных кулаков устанавливают ступицы 11 к ним присоединяют тормозные барабаны 13 колес 4 с ободьями и шинами. В проушины цапфы запрессованы втулки 7, уменьшающие трение в сопряжении со шкворнем. Оба…

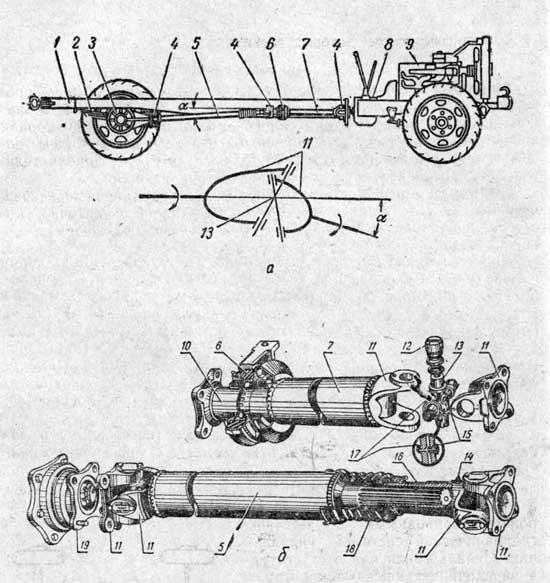

Наиболее распространены двухосные автомобили обычной проходимости с двигателем, расположенным в передней части, и задним ведущим мостом. Схема силовой передачи такого автомобиля представлена на рисунке. Схема механических силовых передач Схема механических силовых передач: а — с одним ведущим мостом; б — с двумя ведущими мостами; 1 — двигатель; 2 — коробка передач; 3 — карданная передача…

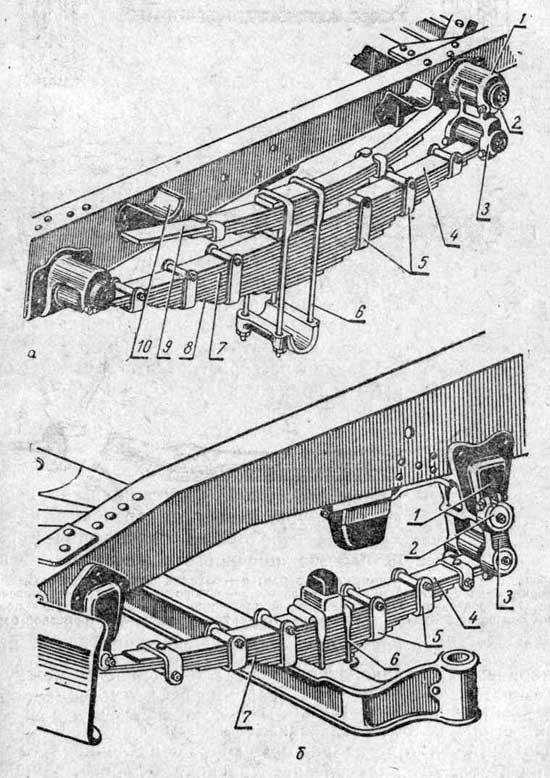

Рессоры смягчают толчки, воспринимаемые колесами автомобиля от неровностей дороги, и передают силу тяги от колес раме автомобиля. Они состоят из набора стальных листов 7 разной длины, стянутых между собой и связанных с мостом стремянками 6. Установка рессор Установка задней (а) и передней (б) рессор автомобиля ГАЗ-51А: 1 — кронштейны; 2 — пальцы рессор; 3 —…

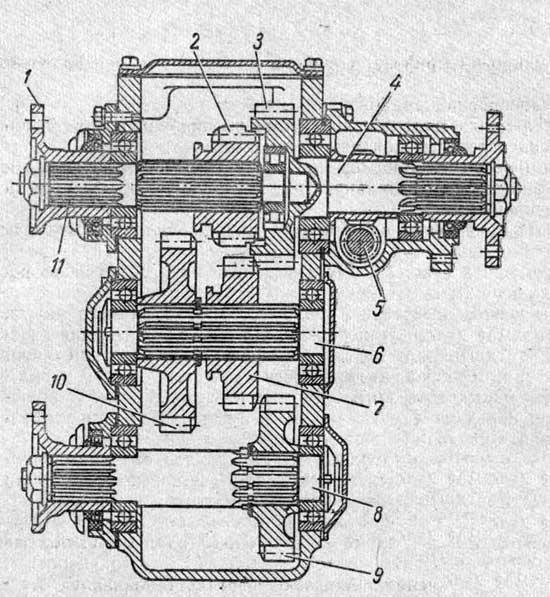

От коробки передач 2 крутящий момент карданная передача 6 передает фланцу 1 первичного вала 11 раздаточной коробки. Если зубчатый венец шестерни 2 введен в зацепление с внутренним венцом шестерни 3 вала 4 привода заднего моста, включена прямая (вторая) передача. Когда одновременно шестерня 7 промежуточного вала 6 перемещена вправо, крутящий момент на прямой передаче передается через…

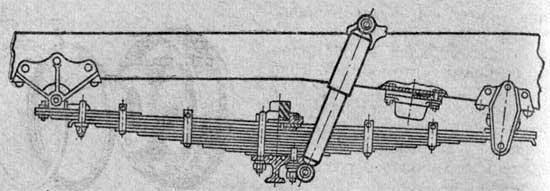

Многие рессоры хорошо поглощают толчки от колес на кузов, возникающие на неровностях дороги. Однако, чем мягче рессоры, тем больше колеблется кузов. Чтобы сохранить мягкость рессор и в то же время предотвратить раскачивание кузова, в подвеске мостов автомобиля предусматривают амортизаторы. Гидравлический амортизатор Гидравлический амортизатор: а — схема установки; б — устройство; 1 и 8 — проушины;…

Ниже перечислены операции по техническому обслуживанию силовой передачи. При ЕО проверяют сцепление и переключение передач. При ТО-1 контролируют и, если надо, регулируют свободный ход педали сцепления; проверяют упругость оттяжной пружины сцепления; контролируют крепления коробки передач, фланцев карданного вала, картера и крышек главной передачи; проверяют, нет ли подтеканий масла из коробки передач и заднего моста; при…

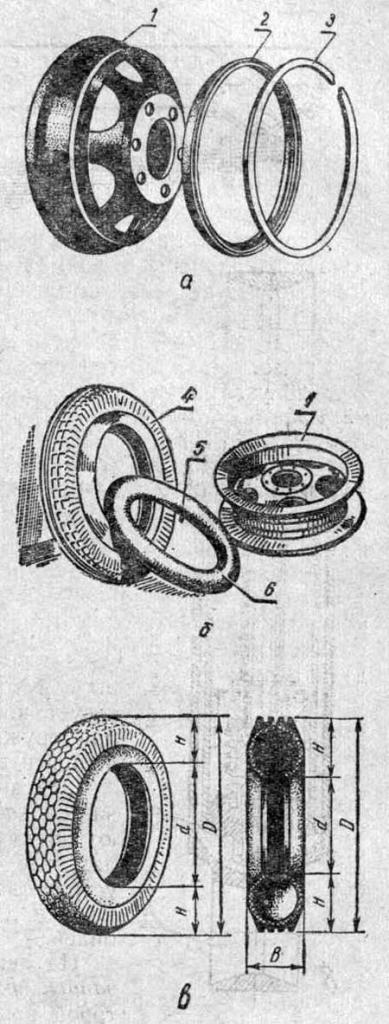

Пневматическую шину надевают на металлический обод автомобильного колеса. Ободья колес грузовых автомобилей выполняют цилиндрическими («плоскими») со съемным бортом 2 и запорным кольцом 3, а легковых автомобилей — неразъемными и глубокими. Колеса и шины Колеса и шины: а — разборный обод колеса грузового автомобиля; б — колесо легкового автомобиля; в — размеры шины; 1 — ободья;…

При большом свободном ходе сцепление полностью не выключается, при малом — полностью не включается. Для регулировки свободного хода в первом случае укорачивают тягу, т. е. завертывают гайку на ней, во втором — удлиняют. Отпускаемая педаль сцепления должна под действием оттяжной пружины свободно возвращаться в исходное положение. Подшипник муфты выключения смазывают, поворачивая на один оборот колпачок…

Техническое обслуживание ходовой части включает ежедневное и периодические технические обслуживания. При ЕО проверяют состояние рамы, рессор, колес. При ТО-1 проверяют люфт подшипников ступиц передних колес; контролируют состояние амортизаторов, крепления стремянок, пальцев рессор, колес; проверяют состояние шин и давление воздуха в них; смазывают шарниры ходовой части автомобиля. При ТО-2 проверяют состояние балки переднего моста; не перекошены…

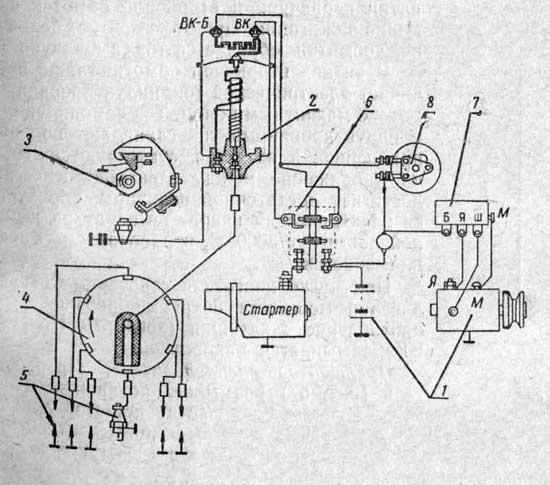

В цилиндрах карбюраторного двигателя рабочая смесь воспламеняется электрической искрой. Система зажигания индуктирует ток высокого напряжения, способный пробить искровой промежуток свечи и воспламенить смесь. Общее устройство системы зажигания Общее устройство системы зажигания: 1 — источники тока; 2 — катушка зажигания; 3 — прерыватель; 4 — распределитель; 5 — свеча зажигания; 6 — включатель стартера; 7 —…
