Практикум по автомобилю

Работа 19 Изучение и обслуживание генератора и стартера. Разберите генератор (стартер), найдите основные детали (корпус, якорь, крышки, обмотки, коллектор, щетки, детали механизма привода и включения), изучите их устройство. Перечислите в отчете детали в порядке разборки, укажите их назначение. Соберите генератор (стартер). Осмотрите и очистите щетки и коллектор генератора (стартера): а) снимите защитную ленту с окон…

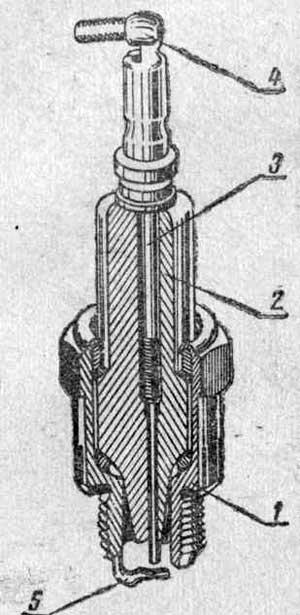

В ее металлический корпус 1 завальцован изолятор 2, внутри которого проходит центральный электрод 3. Свеча зажигания Свеча зажигания: 1 — корпус; 2 — изолятор; 3 — центральный электрод; 4 — наконечник; 5 — боковой электрод. К электроду присоединен провод высокого напряжения. Боковой электрод 5, расположенный на корпусе свечи, соединен с массой автомобиля. Через зазор 0,6…

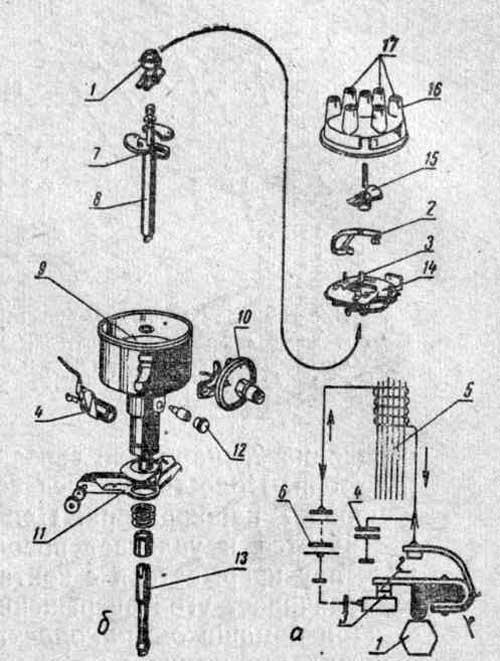

Изучение и обслуживание системы зажигания Найдите на автомобиле все приборы системы зажигания. В отчете выполните схему системы зажигания, перечислите все приборы, укажите их назначение. Разберите прерыватель-распределитель и, пользуясь таблицей, найдите основные его узлы и детали: кулачок, подвижной контакт, неподвижный контакт, центробежный и вакуумный регуляторы, октан-корректор, ротор с токоразносной пластиной, крышку распределителя. В отчете укажите назначение…

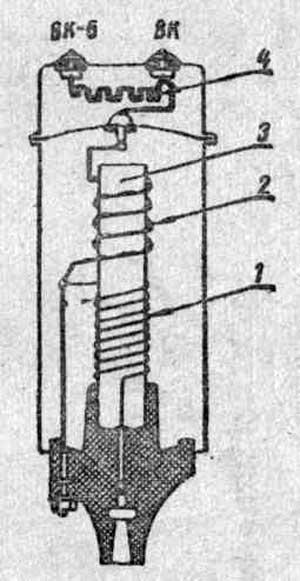

Катушка зажигания состоит из сердечника 3, первичной 2 и вторичной обмоток. Первичная обмотка питается током низкого напряжения от аккумуляторной батареи или генератора. Вокруг обмотки низкого напряжения образуется магнитное поле, пронизывающее обе обмотки катушки зажигания. При размыкании цепи первичной обмотки вместе с исчезновением тока исчезает и магнитное поле. В момент убывания магнитного поля оно пронизывает витки…

Работа 23 Изучение приборов освещения и сигнализации. На действующем автомобиле ознакомьтесь с приборами освещения и сигнализации. В отчете приведите схему расположения приборов на автомобиле и укажите назначение и способ включения каждого прибора. Разберите и соберите фару (подфарник, задний фонарь). В отчете перечислите детали и их назначение. Разберите звуковой сигнал. В отчете назовите его детали и…

Прерыватель размыкает первичную цепь катушки зажигания. Когда поршень двигателя находится у в. м. т. в конце такта сжатия, кулачок 1, действуя выступами на подвижной контакт 2, отрывает его от неподвижного контакта 3. Параллельно контактам прерывателя включен конденсатор 4 емкостью 0,25 мкф, образующий вместе с первичной обмоткой колебательный контур, и в момент размыкания цепи заряжается током…

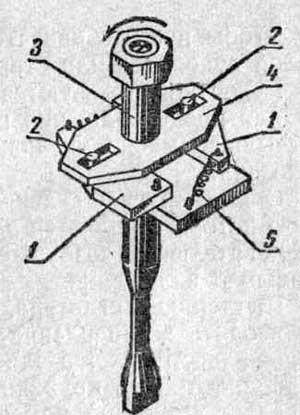

Центробежный регулятор с увеличением числа оборотов обеспечивает более раннее зажигание рабочей смеси. Два его грузика 1 соединены Шипами 2 с втулкой 3 кулачка прерывателя. При повышении числа оборотов грузики расходятся и, поворачивая кулачок в направлении его вращения, обеспечивают более раннее размыкание контактов. Центробежный регулятор Центробежный регулятор: 1 — грузики; 2 — шипы грузиков; 3 —…

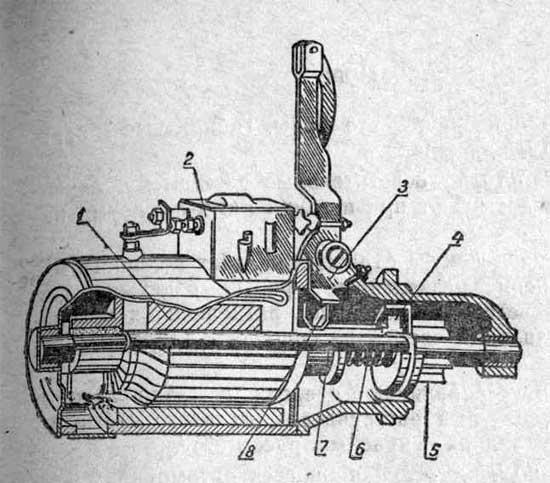

Чтобы пустить двигатель, нужно вращать коленчатый вал пусковой рукояткой или стартером с частотой не менее 50 об/мин. Рукояткой пользуются главным образом в холодное время года для предотвращения разрядки аккумуляторных батарей, когда застывшее масло увеличивает сопротивление вращению коленчатого вала. Обычно пускают двигатель стартером, основной частью которого является электродвигатель 1 постоянного тока с последовательным возбуждением. Стартер имеет…

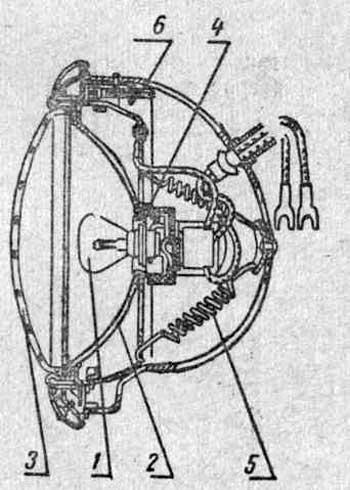

Приборы внешнего освещения — это фары, габаритные фонари, фонарь освещения номерного знака. Фары совмещают осветительные элементы дальнего и ближнего света, что достигают при помощи лампы с двумя нитями накаливания. Разрез фары Разрез фары: 1 — лампа; 2— отражатель; 3 — рассеиватель (стекло); 4 — патрон (контактное устройство); 5 — пружина; 6 — винт регулировки наклона…

К приборам внутреннего освещения относятся лампочки освещения шкалы контрольных приборов, плафоны освещения кузова или кабины, лампочка освещения багажника, подкапотный фонарь. Эти приборы часто состоят из лампочки, патрона и включателя. На всех автомобилях имеется розетка для включения переносного фонаря, необходимого для осмотра автомобиля в темное время. На всех отечественных автомобилях предусмотрены световые указатели (сигналы) поворота. Иногда…
